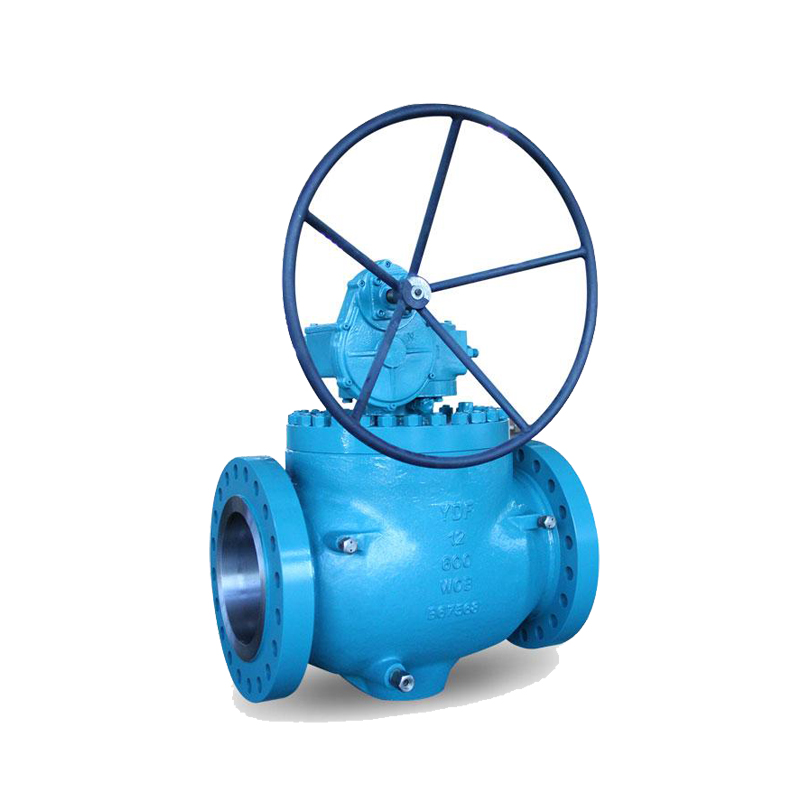

THQ41F斜面上装式球阀

简要描述：THQ41斜面上装式球阀采用双面双层密封结构，每面都有软硬的两层副密封，即软密封为先行密封，当软密封长期使用而老化后，其硬密封开始作后补密封，克服了因密封老化而泄漏的致命弱点。本球阀阀基上装式结构形式，可实现管道现场维修优点。

基础信息

产品型号

THQ41F

压力

PN10-PN64

口径

DN150-DN250

材质

铸铁碳钢

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

结合球阀密封原理分析出现抱死故障的原因

详细介绍

一、THQ41斜面上装式球阀的概述

本公司THQ41斜面上装式球阀采用双面双层密封结构，每面都有软硬的两层副密封，即软密封为先行密封，当软密封长期使用而老化后，其硬密封开始作后补密封，克服了因密封老化而泄漏的致命弱点。本球阀阀基上装式结构形式，可实现管道现场维修优点。

适用于：化工、石油、天然气、冶金、制药、食品、环保、城建等行业。

斜面上装式球阀为整体顶装式，不需将阀门从官道上拆下，只要卸下阀盖即可进行维修或更换零件，是维修更方便。阀门设计为双斜面式，在弹簧的作用下，具有自动调整阀座与阀体球体之间的密封性，使之在中低压工况下均具有良好的密封性。阀杆与阀盖接触部的密封，采用填料片平面与阀杆阀盖的凸肩平面间压实密封，减轻了开启力矩。

二、THQ41斜面上装式球阀的性能规范

公称通径	40		2.5	MPa
试验压力	强度试验	试验介质(水)	3.75
	上密封试验		2.75
	密封试验		2.75
	气密封试验	(气)	0.6
工作温度	-20～232℃	最大工作压力	2.5
适用介质	水、油、气

三、THQ41斜面上装式球阀的外形尺寸

公称压力(Mpa)	公称通径	L	D	D1	D2	D6	b	f/f1	z-φd	W	H(mm)
公称压力(Mpa)	mm	mm	D	D1	D2	D6	b	f/f1	z-φd	mm	Q41
1.6 突面	15	130	95	65	45	-	14	2	4-14	100	62
	20	140	105	75	55	-	14		4-14	120	68
	25	150	115	85	65	-	14		4-14	160	75
	32	165	135	100	78	-	16		4-18	180	85
	40	180	145	110	85	-	16		4-18	200	95
	50	200	160	125	100	-	16	3	4-18	250	110
	65	220	180	145	120	-	18		4-18	300	130
	80	250	195	160	135	-	20		8-18	400	155
	100	280	215	180	155	-	20		8-18	500	180
	125	320	245	210	185	-	22		8-18	600	250
	150	360	280	240	210	-	24		8-23	800	275
	200	400	335	295	265	-	26		12-23	1000	345

2.5 突面	15	130	95	65	45	-	16	2	4-14	100	62
	20	140	105	75	55	-	16		4-14	120	68
	25	150	115	85	65	-	16		4-14	160	75
	32	165	135	100	78	-	18		4-18	180	85
	40	180	145	10	85	-	18	3	4-18	200	95
	50	200	160	125	100	-	20		4-18	250	110
	65	220	180	145	120	-	22		8-18	300	130
	80	250	195	160	135	-	22		8-18	400	155
	100	280	230	190	160	-	24		8-23	500	180
	125	320	270	220	188	-	28		8-25	600	250
	150	360	300	250	218	-	30		8-25	800	275
	200	400	360	310	278	-	34		12-25	1000	345

四、THQ41斜面上装式球阀的结构图

五、THQ41斜面上装式球阀的安装尺寸

公称通径		外形尺寸				连接尺寸
通径	缩径	外形尺寸				连接尺寸
DN	DN×dn	L	RJL	H	HW	D	D1	D2	b	f	n-Φd
50	50×40	178	191	228	400	165	125	99	16	2	4-18
65	65×40	190	203	248	420	185	145	118	18	2	4-18
80	80×50	203	216	270	460	200	160	132	20	2	8-18
100	100×80	229	241	294	480	220	180	156	22	2	8-18
125	125×80	356	368	322	500	250	210	184	22	2	8-18
150	150×100	394	406	470	540	285	240	211	24	2	8-22
200	200×150	457	470	520	580	340	295	266	24	2	12-22
250	250×200	533	546	610	640	405	355	319	26	2	12-26
300	300×250	610	622	650	690	460	410	370	28	2	12-26
350	350×250	686	699	740	785	520	470	429	30	2	16-26
350	350×300	686	699	740	785	520	470	429	30	2	16-26
400	400×300	762	775	795	830	580	525	480	32	2	16-30
450	450×400	864	876	860	910	640	585	548	40	2	20-30
500	500×400	914	927	945	990	715	650	609	44	2	20-33
600	600×500	1067	1080	1040	1090	840	770	720	54	2	20-36
700	700×600	1245	-	1150	1210	910	840	794	40	2	24-36
800	800×700	1372	-	1280	1340	1025	950	901	42	2	24-39
900	900×800	1524	-	1430	1510	1125	1050	1001	44	5	28-39
1000	1000×800	1721	-	1580	1640	1255	1170	1112	46	6	28-42
1200	1200×900	2032	-	1810	1910	1485	1390	1328	52	5	32-48
1400	1400×1000	2300	-	2010	2115	1685	1590	1530	58	5	36-48
