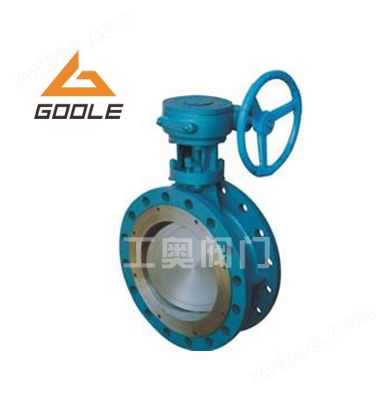

D343H硬密封蝶阀

简要描述：D343H硬密封蝶阀是采用硬密封结构设计，是管道当中应用最为广泛的一种蝶阀产品

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

D343H硬密封蝶阀是采用硬密封结构设计，是管道当中应用最为广泛的一种蝶阀产品。产品体积小并采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用，如果根据工况需要还可以配备电动、气动装置，使控制更多简便。

一、D343H硬密封蝶阀产品特点：

1、金属硬密封蝶阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能

2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点

3、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长

4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小

5、金属硬密封蝶阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装

6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用

二、D343H硬密封蝶阀制造标准：

设计规范：GB/T 12238

结构长度：GB/T 12221

法兰连接：GB/T 9113

试验与检验：GB/T 13927

产品标识：GB/T 12220

三、D343H硬密封蝶阀性能参数：

型号		D343H-10 D343H-16 D343H-25 D343H-40	D343H-10P D343H-16P D343H-25P D343H-40P	D343H-10R D343H-16R D343H-25R D343H-40R
工作压力（MPa）		1.0~4.0
适用温度（℃）		≤425	≤200
适用介质		水、油或非腐蚀性介质	硝酸类介质	醋酸类介质
材料	阀体、蝶板	WCB	CF8/304	CF3M/316L
	阀杆	2Cr13	304	316L
	阀体密封面	堆焊 507	－	－
	蝶板密封面	304＋柔性石墨	304＋PTFE	304＋PTFE
	填料	柔性石墨	PTFE	PTFE

四、D343H硬密封蝶阀产品规格尺寸：

公称压力 PN(MPa)	公称通径 DN(mm)	尺寸(mm)								重量 (Kg)
公称压力 PN(MPa)	公称通径 DN(mm)	L	D1	D	Z-φd	H	HO	A	B	重量 (Kg)
1.0	50	108	125	165	4-18	112	260	200	200	30
	65	112	145	185	4-18	115	280	200	200	37
	80	114	160	200	8-18	120	355	220	200	45
	100	127	180	220	8-18	138	390	220	200	74
	125	140	210	250	8-18	164	490	220	200	100
	150	140	240	285	8-22	175	630	300	208	110
	200	152	295	340	8-22	208	690	300	280	150
	250	165	350	395	12-22	243	830	300	280	190
	300	178	400	445	12-22	283	930	440	420	230
	350	190	460	505	16-22	310	1010	440	420	290
	400	216	510	565	16-26	340	1070	440	420	350
	450	222	565	615	20-26	380	1140	540	437	450
	500	229	620	670	20-26	410	1200	540	437	550
	600	267	725	780	20-30	470	1340	540	437	710
	700	292	840	895	24-30	550	1600	640	526	850
	800	318	950	1015	24-33	640	1780	640	526	1100
	900	330	1050	1115	28-33	710	1920	740	600	1300
	1000	410	1160	1230	28-36	770	1960	740	600	1600
	1200	470	1380	1455	32-29	890	2360	740	600	1980
	1400	530	1590	1675	32-39
	1600	600	1820	1915	40-48	2515	1085
	1800	670	2020	2115	44-48	2730	1230
	2000	760	2230	2325	48-48	2975	1350
1.6	50	108	125	165	4-18	112	260	200	200	30
	65	112	145	185	4-18	115	280	200	200	37
	80	114	160	200	8-18	120	355	220	200	45
	100	127	180	220	8-18	138	390	220	200	75
	125	140	210	250	8-18	164	490	220	200	105
	150	140	240	285	8-22	175	630	300	280	115
	200	152	295	340	12-22	208	690	300	280	160
	250	165	355	405	12-26	243	830	300	280	220
	300	178	410	460	12-26	283	930	440	420	260
	350	190	470	520	16-26	310	1010	440	420	340
	400	216	525	580	16-30	340	1070	440	420	410
	450	222	585	640	20-30	380	1140	540	437	490
	500	229	650	715	20-33	410	1200	540	437	605

如果客户项目当中有应用到D343H硬密封蝶阀，欢迎询价、订购
