详细介绍

一、Q341蜗轮金属硬密封球阀的简述

本公司生产的Q341蜗轮金属硬密封球阀主要由阀体、阀芯、蜗轮、阀座等零件组成，有浮动球阀和固定球阀两种分类。Q341蜗轮金属硬密封球阀具有磨擦系数低、操作力矩小、泄露量最高可达零泄露等优点，多种阀座材料可供选择，适应范围更广。广泛应用与石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。

二、Q341蜗轮金属硬密封球阀的特点

1、先进的阀座：聚多年球阀制造经验而设计的阀座，确保阀门密封，磨擦系数低，操作力矩小、多种阀座材料、适应范围广。
2、开关无误的手柄：采用扁头阀杆，与手柄的连接不会错位，从而保证手柄指示的开关状态与阀一致辞。
3、锁紧装置：为防止阀门开关误操作，在阀门全开、全关位置有锁定孔，确保阀门处于正确的位置。
4、阀杆防飞结构：阀杆为下装式，防止受压飞出，同时可在火灾后，与阀体形成金属接触，确保阀杆密封。

三、Q341蜗轮金属硬密封球阀的技术规范

设计依据	国标系列
设计标准	GB/T12237
结构长度(法兰连接)	GB/T12221
结构长度(焊接式)	GB/T15188.1
法兰标准	GB/T9113、JB/T79
对焊端	GB/T12224
检验和试验	GB/T9092、GB/T13927

四、Q341蜗轮金属硬密封球阀的性能规范

压力等级	试验压力(MPa)
公称压力(PN)	壳体试验	密封试验
1.0	1.5	1.1
1.6	2.4	1.75
2.5	3.75	2.75
4.0	6.0	4.4
6.4	9.60	7.04
10.0	15.0	11.0

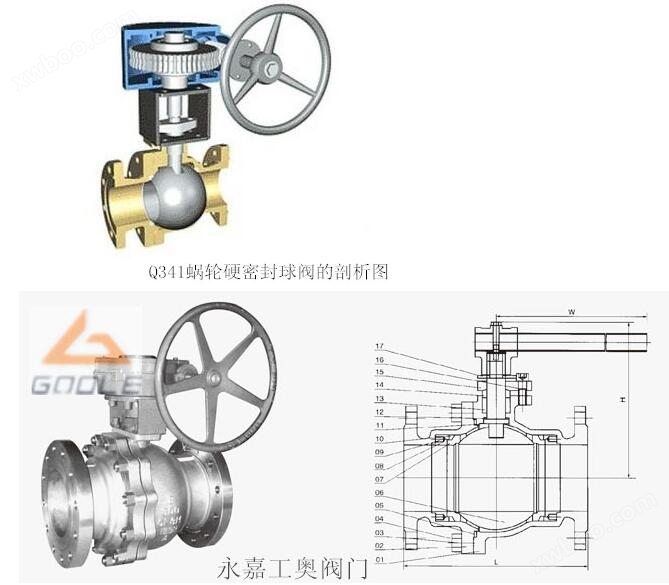

五、Q341蜗轮金属硬密封球阀的结构图

六、Q341蜗轮金属硬密封球阀的零件材料

序号	零件名称材料标准	材料牌号
		碳钢		不锈钢
		GB	ASTN	GB	ASTN
01	阀体	WCB	A216-WCB	ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti	CF8/CD8M/ CF3/CF3M
02	阀盖	WCB	A216-WCB	ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti	CF8/CD8M/ CF3/CF3M
03	双头螺柱	35CrMoA	A193-B7	1Cr17Ni2	A193-B8M
04	螺母	45	A194-2H	0Cr18Ni	A194-8M
05	垫圈	金属夹石墨
06	球体	2Cr13渗氮	A276-410渗氮	1Cr18Ni9Ti 1Cr18Ni12Mo2Ti渗氮	F304/F316/ F304L/F316L渗氮
07	阀座	2Cr13渗氮	A276-410渗氮	1Cr18Ni9Ti 1Cr18Ni12Mo2Ti渗氮	F304/F316/ F304L/F316L渗氮
08	阀座支承圈	2Cr13	A276-410	1Cr18Ni9Ti 1Cr18Ni12Mo2Ti	F304/F316/ F304L/F316L
09	阀座弹簧	X-750	X-750	X-750	X-750
10	阀座密封圈	石墨Faraphite
11	阀杆	2Cr13	A276-410	1Cr18Ni9Ti 1Cr18Ni12Mo2Ti	F304/F316/ F304L/F316L
12	止推轴承	金属夹PTFE
13	阀杆填料	石墨
14	填料压环	2Cr13	A276-410	1Cr18Ni9Ti 1Cr18Ni12Mo2Ti	F304/F316/ F304L/F316L
15	填料压盖	WCB	A216-WCB	1Cr18Ni9Ti 1Cr18Ni12Mo2Ti	CF8/CF8M/ CF3/CF3M
16	螺钉	35CrMoA	A193-B7	1Cr17Ni2	A193-B8M
17	定位板	2Cr13	A276-410	1Cr18Ni9Ti	304

适应工况

适用工况	适用介质	非腐蚀性介质或弱腐蚀性介质	硝酸类腐蚀性介质	强氧化性介质	醋酸类腐蚀性介质	尿素类腐蚀性介质
适用工况	适用温度	≤425℃	≤540℃	≤425℃	≤540℃	≤455℃

七、Q341蜗轮金属硬密封球阀的外形尺寸

PN1.6MPa外形尺寸

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	165	180	200	220	250	280	320	360	400
H	59	63	75	85	95	107	142	152	178	252	272	342
W	130	130	160	180	230	230	400	400	650	1050	1050	1410
Wt(Kg)	2.5	3	5	6	7	10	15	19	33	58	93	160
法兰连接尺寸	GB/T9113、JB/T79、HG/T20594

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	165	180	200	220	250	320	400	400	550
H	59	63	75	97	107	142	152	178	252	272	342	345
W	130	130	160	230	230	400	400	700	1100	1100	1500	1500
Wt(Kg)	2.5	3	5	6	7.5	10	15	20	33	60	93	175
法兰连接尺寸	GB/T9113、JB/T79、HG/T20594

PN4.0MPa外形尺寸

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	180	200	220	250	280	320	400	400	400
H	59	63	75	85	95	107	142	152	178	252	272	342
W	130	130	160	230	230	400	400	700	1100	1100	1500	1500
Wt(Kg)	3	4	5	7	9	12	18	28	46	75	106	190
法兰连接尺寸	GB/T9113、JB/T79、HG/T20594

PN6.4MPa外形尺寸

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	165	190	216	229	241	292	330	356	432	508	559	660
H	59	63	75	97	107	142	152	178	252	272	305	398
W	130	130	160	230	230	400	400	700	1100	1100	1500	1800
Wt(Kg)	6.5	7	8	12	14	18	28	40	65	98	140	250
法兰连接尺寸	GB/T9113、JB/T79、HG/T20594
