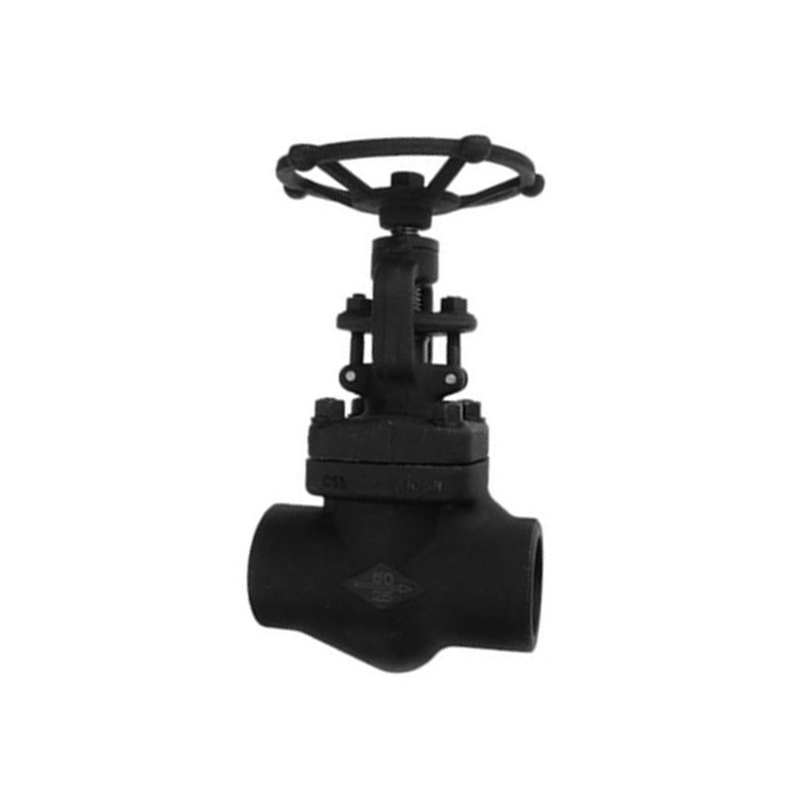

自密封锻钢截止阀

简要描述：自密封锻钢截止阀

基础信息

产品型号

J61Y

压力

1.6MPa

口径

DN40-500

材质

铸铁碳钢

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

J61Y-420C锻钢A105自密封截止阀焊接截止阀高温蒸汽对焊截止阀概述：

J61Y锻钢自密封截止阀有三种盖设计形式。种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片(316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊透连接。第三种是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密环密封。

J61Y-420C锻钢A105自密封截止阀焊接截止阀高温蒸汽对焊截止阀标准材质明细表

序号	零件名称	CS to ASTM	AS to ASTM	SS to ASTM
序号	零件名称	Ttpe A105	Type A182 F22	Type A182 304(L)	A182 F316(L)
1	阀体	A105	A182 F22	A182 F304(L)	A182 F316(L)
2	阀瓣	A276 420	A276 304	A276 304(L)	A276 316(L)
3	阀杆	A182 F6	A182 F304	A182 F304(L)	A182 F316(L)
4	密封螺母	A105	A182 F304	A182 F304(L)	A182 F316(L)
5	密封圈	A182 F304L			A182 F316L
6	阀盖	A105	A182 F22	A182 F304(L)	A182 F316(L)
7	销钉	A276 420		A182 F304
8	垫圈	A105	A182 F22	A182 F304(L)	A182 F316(L)
9	提升螺母	A194 2H	A194 4	A194 8	A194 8M
10	填料	柔性石墨		PTFE
11	手轮	A276 420		A182 F304
12	填料压板	A216 WCB		A351 CF8
13	填料压板	A193 B7	A193 B16	A193 B8	A193 B8M
14	螺母	A194 2H	A194 4	A194 8	A194 8M
15	阀杆螺母	A276 410
16	手轮	A197
17	铭牌	SS
18	螺母	A194 2H	A194 4	A194 8	A194 8M
适用介质		水、蒸汽、油品等		水、蒸汽、油品等	硝酸、醋酸等
适用温度		-29℃～425℃		-29℃～550℃	-29℃～180℃

注意：客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
