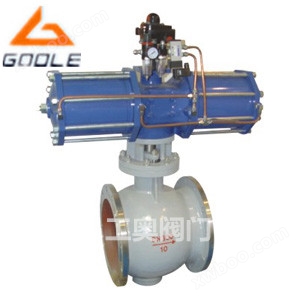

PQ640F气动偏心半球阀

简要描述：气动偏心半球阀利用偏心阀体，偏心球体和阀座，阀杆作旋转运动时在共同轨迹自动定心，关闭过程中越关越紧，完全达到良好的密封目的。阀门的球体和阀座完全脱离，消除了密封圈的磨损，克服了传统球体阀座与球体密封面始终磨损的问题，非金属弹性材料被嵌入金属座中，阀座金属面受到良好的保护。本产品特别适用于钢铁业，铝业，纤维，微小固体颗粒，纸浆，煤灰，石油气等介质。

基础信息

产品型号

PQ640F

压力

口径

DN150-DN250

材质

铸铁碳钢

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

结合球阀密封原理分析出现抱死故障的原因

详细介绍

一、PQ640F气动偏心半球阀的概述

气动偏心半球阀利用偏心阀体，偏心球体和阀座，阀杆作旋转运动时在共同轨迹自动定心，关闭过程中越关越紧，完全达到良好的密封目的。阀门的球体和阀座完全脱离，消除了密封圈的磨损，克服了传统球体阀座与球体密封面始终磨损的问题，非金属弹性材料被嵌入金属座中，阀座金属面受到良好的保护。本产品特别适用于钢铁业，铝业，纤维，微小固体颗粒，纸浆，煤灰，石油气等介质。

二、PQ640F气动偏心半球阀的特点

1、双偏心半球阀结构采用偏心契紧原理通过传动机构达到闸紧、调节、关闭的目的，密封副是金属面环带硬面接触密封，双偏心结构在开启时阀芯位于藏球室内，流通截面大，且阀门不被冲刷，关闭时阀芯不被冲刷，开启时阀芯球面沿阀座渐进，有效地切除结垢障碍，实现可靠密封。它对两相混流易结垢固体析出的混流输送特别有效

2、阀门的半球用双金属，母材上堆焊不同的合金，阀座也作相应堆焊经特殊的处理，密封面组合成防腐、耐磨、高强度等各种类型，满足不同场合需求

3、密封严密、输送有害气体可达零泄露

4、密封副的阀芯留有补偿量、当阀做磨损后，关闭时再转动少许，任能可靠密封，延长了使用寿命。此外，用户将压紧螺母拧掉，调整或更换后阀座仍可用，避免了阀门密封失效后，整台报废的弊端因堆焊不同合金(或组合球)双金属密封副的选配可以用于耐磨、耐腐蚀、耐高温且要求严格密封的工况

三、PQ640F气动偏心半球阀的执行标准

设计：GB12237－89
法兰连接：GB/T17241.6－1998、GB/T9115(钢制)
结构长度：GB12221－89

四、PQ640F气动偏心半球阀的适用工况

1、通用阀：规格型号DN40－1600。适用于污水处理、纸浆、城市采暖供热等要求严紧的场合
2、油化工专用阀：规格DN40－1600。适用于原油、重油等各类油品、化工行业弱腐蚀、二相混流介质
3、煤气专用阀：规格DN40－1600。适用于煤气、天然气、液化气的输送控制
4、料浆专用阀：规格DN40－1600。适用于液态、固态两相混流或液态输送中化学反应有结晶析出或结垢的工业管道输送
5、煤粉灰渣专用阀：规格DN40－1600。适用于电厂、水力除渣或气态输送管道的控制

五、PQ640F气动偏心半球阀的性能规范

材料性能	材料代号
	WCB	304	316	304L	316L	321
	ZG230	0Cr18Ni9（CF8）	1Cr18Ni12Mo2Ti （CF8M）	00Cr18Ni10 （CF3）	00Cr17Ni14Mo2 （CF3M）	ZG7Cr18Ni9T （F347）
适用介质	水、油品、蒸汽	硝酸类	醋酸类	强氧化介质	尿素等腐蚀介质	硝酸类
测试范围 Mpa
项目	公称压力	壳体压力试验	密封测试	上密封测试	低压密封测试	探伤测试
试验介质		水 Mpa	水 Mpa	水 Mpa	气 Mpa	GB/T6440-1992
时间	（S）	120	60	60	0.5~0.6
压力测试	1.0Mpa	1.5	1.1	1.1
	1.6Mpa	2.4	1.76	1.76
	2.5Mpa	3.75	2.75	2.75

六、PQ640F气动偏心半球阀的零件材料

序号	名称	代号	材料
序号	名称	代号	WCB	304 CF8	316 CF8M
1	阀体		WCB ZG230-450	0Cr18Ni9	0Cr18Ni12Mo2Ti
2	下端盖		Q235-A	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
3	内六角圆柱头螺钉	GB/T70-2000	Q235-A	1Cr17Ni2	0Cr18Ni12Mo2Ti
4	下固定轴调节螺栓		Q235-A	1Cr17Ni2	1Cr17Ni2
5	六角螺母	GB/T6710-2000	Q235-A	1Cr17Ni2	1Cr17Ni2
6	下垫片		不锈钢柔性石墨；PTFE；316夹柔性石墨
7	下轴承		0Cr18Ni9Ti	0Cr18Ni9Ti	0Cr18Ni12Mo2Ti
8	下固定轴		2Cr13	304	0Cr18Ni12Mo2Ti
9	球体		ZG2Cr13	0Cr18Ni9	0Cr18Ni12Mo2Ti
10	阀座压圈		Q225-A	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
11	阀座		Q225-A	PTFE/1Cr18Ni12Mo2Ti	PTFE/1Cr18Ni12Mo2Ti
12	内六角圆柱头螺钉	GB/T70-2000	Q235-A	1Cr17Ni2	1Cr17Ni2
13	阀座垫片		不锈钢柔性石墨	1Cr17Ni2	0Cr18Ni12Mo2Ti
14	阀杆		2Cr13	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
15	上轴承		0Cr18Ni9Ti	0Cr18Ni9Ti	0Cr18Ni12Mo2Ti
16	对开圆环		1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti
17	定位圈		1Cr13	1Cr18Ni9Ti	1Cr18Ni9Ti
18	填料		柔性石墨	柔性石墨；PTFE	柔性石墨；PTFE
19	六角螺塞垫片		0Cr18Ni9Ti	0Cr18Ni9Ti	0Cr18Ni9Ti
20	六角螺塞		2Cr13	1Cr17Ni2	1Cr17Ni2
21	六角螺塞		2Cr13	1Cr17Ni2	1Cr17Ni2
22	支架		WCB ZG230-450	WCB；304	WCB；304
23	双头螺栓	GB/T901-1988	35CrMoA	1Cr17Ni2	1Cr17Ni2
24	六角螺母	GB/T6170-2000	Q245-A	0Cr18Ni9	0Cr18Ni9
25	填料压套		1Cr13	1Cr18Ni12Mo2Ti/1Cr18Ni9	1Cr18Ni12Mo2Ti/1Cr18Ni9
26	填料压板		WCB	0Cr18Ni9	0Cr18Ni9
27	双头螺栓	GB/T901-1988	35CrMoA	1Cr17Ni2	1Cr17Ni2
28	六角螺母	GB/T6170-2000	Q245-A	0Cr18Ni	0Cr18Ni
29	六角螺栓	GB/T5783-200	Q235-A	1Cr17Ni2	1Cr17Ni2
30	驱动装置
31	六角螺塞垫片		0Cr18Ni9Ti	0Cr18Ni9Ti	0Cr18Ni9Ti
32	六角螺塞		2Cr13	0Cr18Ni9Ti	0Cr18Ni9Ti
