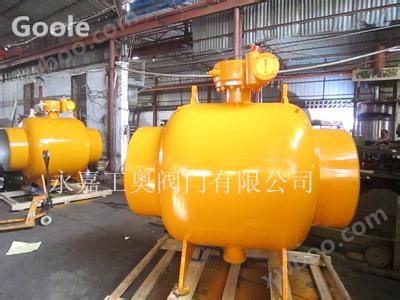

Q61F全焊接球阀

简要描述：全焊接球阀在各个领域使用非常广泛。其优越的品质和高性能的稳定性是普通铸钢球阀所无法达到的，其使用寿命远远大于铸钢球阀，全焊接球阀广泛应用于城市燃气、城市供热、石油化工、造船、钢铁、调压站、发电厂等各类管道设备上。全焊接球阀能长期可靠运行使用,需要维护,装简单,阀门的安装别的更为便捷。

基础信息

产品型号

Q61F

压力

口径

DN150-DN250

材质

铸铁碳钢

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

结合球阀密封原理分析出现抱死故障的原因

详细介绍

一、Q61F全焊接球阀的简介

全焊接球阀在各个领域使用非常广泛。其优越的品质和高性能的稳定性是普通铸钢球阀所无法达到的，其使用寿命远远大于铸钢球阀，全焊接球阀广泛应用于城市燃气、城市供热、石油化工、造船、钢铁、调压站、发电厂等各类管道设备上。全焊接球阀能长期可靠运行使用,需要维护,装简单,阀门的安装别的更为便捷。

二、Q61F全焊接球阀的用途

城市煤气：煤气输出管道、主干线及各支线供应管道等。

集中供热：大型供热设备输出管线、主干线、支线。

热交换机：管道及各回路启闭。

钢铁厂：各种流体管道、废气择放管道、煤气和热力供应管道、燃料供应管道。

各种工业设备：各种热处理管道、各种工业煤气和热力管道。

三、Q61F全焊接球阀的特点

一体式全焊接球阀，不会有外部泄漏等现象，由于阀座是由碳化特氟隆密封环及咖弹簧构成的,以对压力和温度的变化适应能力强,标注压力和温度范围内不会产生任何泄滑。球体的加工过程有先进的计算机检测仪跟踪检测,以球体的加工精度高。由于阀体材料跟管道材质一样,会出现应力不均,不会由于地震及车辆经过地面时而产生变形，管道耐老化。密封环本体采用含量20%C(碳素)的PTFE材质，保障完全无泄漏(0%)。和热力管道。

四、Q61F全焊接球阀的参数

参数说明：

阀门型号：Q61F

连接方式：焊接，对焊

压力等级：150~600LB,1.6MPa~ 4.0MPa

产品规格：1/2" ~ 40" , DN15 ~ 1000mm

产品材质：WCB,A105,F11,F22,F304,F316,CF8,CF8M,WCC或根据客户要求选。

适用温度：-29℃≤t≤150 ℃（跟阀体材质及密封面材质不同所承温有差异）

适用介质：水、石油、天然气及酸碱介质等

驱动方式：电动、手动、蜗轮驱动、齿轮驱动等

五、Q61F全焊接球阀的结构图

六、Q61F全焊接球阀的安装尺寸

DN	PN	L	D	D1	D2	H	B	H1
10	40	230	10	17.2	33.7	98	145	22
15	40	230	10	21.3	33.7	98	145	22
20	40	230	15	26.9	42.4	103	145	23
25	40	230	20	33.7	48.3	118	145	34
32	40	230	25	42.4	60.3	121	145	33
40	40	230	32	48.3	70	120	190	43
50	40	300	40	60.3	88.9	127	190	44
65	25	300	50	76.1	101.6	159	280	62
80	25	300	65	88.9	121	171	280	68
100	25	320	80	114.3	146	218	280	101
125	25	320	100	139.7	177.8	252	400	101
150	25	350	125	168.3	219.1	272	600	107
200	25	400	150	219.7	279	300	900	123
250	25	520	200	237	355	451	236	122
300	25	630	250	323.9	455	572	280	155
350	25	650	300	355.6	508	697	325	187
400	25	760	350	406	610	764	466	221
500	16	914	400	508	680	810	466	211
600	16	1067	500	610	830	966	325	259

七、订购须知
来电询价、订购时，注明产品类型、应用场所、材质、公称通径、公称压力、工作介质、工作压差、介质温度、电源电压及功率等参数，以便我们为你正确选型及报价。
