Q961电动全焊接球阀

简要描述：Q961电动全焊接球阀由阀座是由碳化特氟隆密封环及碟形弹簧构成的，所以对压力和温度的变化适应能力强，在标注压力和温度范围内不会产生任何泄滑

基础信息

产品型号

Q961

压力

口径

DN150-DN250

材质

铸铁碳钢

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

结合球阀密封原理分析出现抱死故障的原因

详细介绍

一、Q961电动全焊接球阀的简述

Q961电动全焊接球阀由阀座是由碳化特氟隆密封环及碟形弹簧构成的，所以对压力和温度的变化适应能力强，在标注压力和温度范围内不会产生任何泄滑。特质的电动头让阀门的启闭更加的方便快捷。

全焊接球阀，不会有外部泄漏等现象。

球体的加工过程有先进的计算机检测仪跟踪检测，所以球体的加工精度高。

由于阀体材料跟管道材质一样，不会出现应力不均，也不会由于地震及车辆经过地面时而产生变形，管道耐老化。

密封环本体采用含量25%Carbon(碳素)的RPTFE材质，保障完全无泄漏(0%)。

直埋式焊接球阀可以直接埋于地下，不用建高大型阀门井，只需在地面上设置小型浅井，大大节省施工费用及工程时间。

可根据管道的施工及设计要求，调整阀体的长短和阀杆的高度。

球体的加工精度非常精密，操作轻便，无不良干涉。

采用高级的原材料，能保PN25以上的压力。

与同类行业的同种规格产品相比，阀体小，而且外型美观。

在保证阀门正常操作、使用情况下，使用寿命在15年以上。

二、Q961电动全焊接球阀的特征

1.阀体是由钢管焊接而成。

2.球垫采用强化聚四氟乙烯。

3.阀杆采用防爆设计。

4.温度范围：-60-200℃

5.驱动方式：手动或涡轮传动。

6.检测标准：Api 598

三、Q961电动全焊接球阀的执行标准

产品标准：GB标准

1、设计与制造：GB12237

2、结构长度：GB12221 、GB/T15188.1

3、连接尺寸：JB/T79、GB9113、HG20592等焊接阀门焊口按JB12224 （用户需提供配管尺寸）

4、检验和实验：GB13927、JB/T9092

产品标准：API标准

1、设计与制造：API 6D、API 608

2、结构长度：API6D、ANSI B16.10

3、连接尺寸：ANSI B16.5 大于24" 采用MSS-SP44或API605 焊接阀门焊口按ANSI B16.25（用户需提供配管尺寸）

4、检验和实验：API 6D、 API 598

产品标准：其他

1、设计与制造：BS5351

2、结构长度：BS2080/JIS 10K、20K按 JIS B2002

3、连接尺寸：ANSI B16.5、JIS B2212、JIS B2214

4、检验和实验：BS6755、JIS B2003

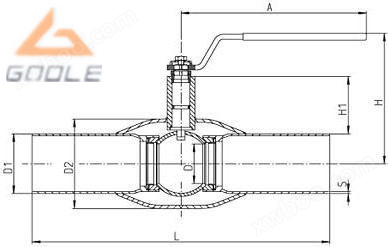

四、Q961电动全焊接球阀的结构图

电动全焊接球阀就是在全焊接球阀的基础上添加电动头

五、Q961电动全焊接球阀的技术参数

压力等级：1.6MPa~ 4.0MPa

产品规格：DN15 ~ 1000mm

产品材质：ST37.8，锻钢A105

适用温度：-29℃≤t≤150 ℃（跟阀体材质及密封面材质不同所承温有差异）

驱动方式：气动、电动、手动、蜗轮驱动等

阀体材质：铸钢、不锈钢、锻钢

阀体：钢制Q235A

球体：不锈钢SS304

阀杆：不锈钢2Cr13

阀杆密封：FPM

球体密封：碳化PTFE

手柄：DN15-DN200电镀碳钢、对于≥DN200，我们建议用手动齿轮

连接方式：法兰/焊接连接

适用场合：供暖系统、供热区域、工业管道等用途。

适应介质：水,空气,油和其它不与碳钢发生化学反应的流体介质。

六、Q961电动全焊接球阀的安装尺寸

DN	PN	L	D	D1	D2	H	B	H1
10	40	230	10	17.2	33.7	98	145	22
15	40	230	10	21.3	33.7	98	145	22
20	40	230	15	26.9	42.4	103	145	23
25	40	230	20	33.7	48.3	118	145	34
32	40	230	25	42.4	60.3	121	145	33
40	40	230	32	48.3	70	120	190	43
50	40	300	40	60.3	88.9	127	190	44
65	25	300	50	76.1	101.6	159	280	62
80	25	300	65	88.9	121	171	280	68
100	25	320	80	114.3	146	218	280	101
125	25	320	100	139.7	177.8	252	400	101
150	25	350	125	168.3	219.1	272	600	107
200	25	400	150	219.7	279	300	900	123
250	25	520	200	237	355	451	236	122
300	25	630	250	323.9	455	572	280	155
350	25	650	300	355.6	508	697	325	187
400	25	760	350	406	610	764	466	221
500	16	914	400	508	680	810	466	211
600	16	1067	500	610	830	966	325	259
