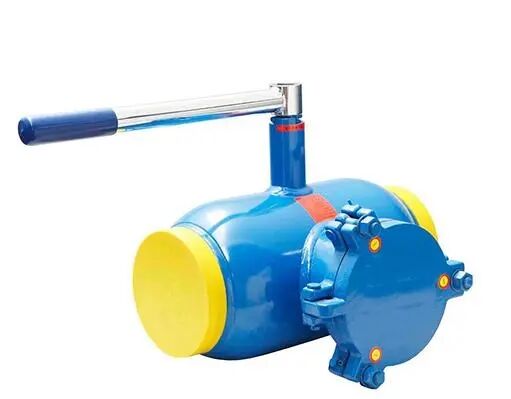

GLQ61F全焊接过滤球阀

简要描述：在流体介质输送管道中，球阀是一种有效必备的截断装置。为了清除流体介质中的杂质和污物，保持输送管道的清洁和畅通，在输送管道中设置过滤器则是一种提高流体质量必不可少的重要设备。现有输送管道中安装过滤器和球阀因占用空间大，常受到使用条件的限制并且过滤器的拆洗困难。

基础信息

产品型号

GLQ61F

压力

口径

DN150-DN250

材质

铸铁碳钢

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

结合球阀密封原理分析出现抱死故障的原因

详细介绍

一、全焊接过滤球阀的背景技术
           在流体介质输送管道中，球阀是一种有效必备的截断装置。为了清除流体介质中的杂质和污物，保持输送管道的清洁和畅通，在输送管道中设置过滤器则是一种提高流体质量必不可少的重要设备。现有输送管道中安装过滤器和球阀因占用空间大，常受到使用条件的限制并且过滤器的拆洗困难。
           本实用新型自滤式焊接球阀，解决了现有管道中设置过滤器受到的安装条件限制和维修时存在清洗困难等问题，其设计合理，结构紧凑，操作灵活省力，安装、维修非常方便，既显著减少占用空间，又有利于降低成本和广泛推广应用。
          在自滤式焊接球阀开启状态下，流体介质通过球体的通孔内腔时，可以由自身设置的过滤网对流体介质进行过滤，当球体顺时针旋转90°时，自滤式焊接球阀处于关闭状态，起截断输送管道中流体介质的作用。
          在阀体的侧壁设置联通的中道法兰和与清洗水管连接的排污管，方便快捷的清洁过滤网，也可以在排污管上设置电动阀门或气动阀门，以便实现对过滤网进行自动冲洗。若过滤网破损，打开中道法兰盖可以进行更换。

二、全焊接过滤球阀的技术特点
1、整体式焊接球阀，不会有外部泄露现象
2、阀座由碳化特氟龙密封环及弹簧构成，对压力和温度变化适应能力强，在标注压力和温度范围内不会产生任何泄露
3、球体的加工过程由先进的计算机检测仪跟踪检测，球体的加工密度高
4、密封环采用含量20%Carbon碳素的C-PTFE材质，保障完全无泄漏。
5、与同类相同规格产品相比，阀体小，重量轻，外观美观，使用寿命长
6、阀体、球体及边阀体均采用有缝钢管压制成型。阀杆处采用双道“O型圈“密封，并且具有防吹出功能。
7、过滤网与球体合为一体，滤网球阀链接在管道中本身有过滤功能，可以替代过滤器进行使用，起到一阀多用的效果，节省了管道安装空间及运营成本，可以阻拦直径大于4.5mm的杂质通过。
8、滤网采用坡型口设计，保障阀门在阻断杂质颗粒情况下介质正常通过，阀门正常工作。采用泄压阀设计，可调节阀体内外压差，提高阀门安全性能，同时可采用螺纹球阀替代泄压阀，操作更省时、省力、方便、灵活。

三、全焊接过滤球阀的技术参数

全焊接过滤球阀，有一阀多用的功能，既起到介质切断作用，同时拥有过滤功能，这样既省了安装空间，也可以节省传统的前置过滤器，安装清洗简单，方便，全焊接结构，使用寿命更长久。

1	阀体	9	碟簧	16	阀杠	23	盖板
2	球体	10	阀座	17	垫片	24	销轴
3	边阀体	11	泄压阀座	18	O形圈	25	O形圈
4	锥体网	12	泄压阀	19	阀杠套	26	活结螺栓
5	筒网	13	键	20	压环	27	底网
6	阀座环	14	挡片	21	开口销	28	固定圈
7	O形圈	15	阀杠滑套	22	中法兰	29	六角螺钉
8	垫片

名称	材质
阀体	碳钢
球体	不锈钢
滤网	不锈钢
排污盖	碳钢
短接管	碳钢
阀座	PTFE+C

公称通径	DN65-DN350
公称压力	PN1.6-PN6.4MPa
使用温度	-29℃~200℃
操作方式	手柄、齿轮、电动、气动
使用范围	供热管网、污水处理、空调管网、发电厂、石油管线等工业管线领域
使用介质	水、气、油等无腐蚀性介质
