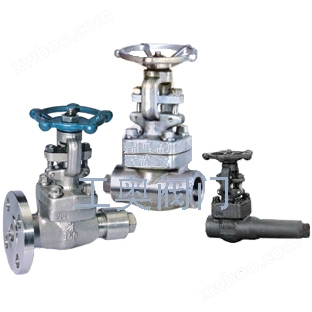

放空排液阀

简要描述：放空排液阀是主要排出各类液体

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

放空排液阀是主要排出各类液体，在化工、石油等行业广泛应用：

型号：

DV111，DV315，DV515，DV115，DV535，DV525，DV119，DV319

，DV119，DV112，DV113，DV114,DV545,DV513

口径：

3/8" ~ 2" , DN10 ~ 50mm

压力：

150~ 2500LB ,1.6MPa~ 42.0MPa

材质：

A105 ， F5 ， F11 ， F12,F22 ， F304 ， F316,LF2,LF3 等

放空排液阀主要连接尺寸及重量

NPS	缩径	3/8"	1/2"	3/4"	1"	1 1/4"	1 1/2"	2"
NPS	全径		3/8"	1/2"	3/4"	1"	1 1/4"	1 1/2"	2"
L		79	79	92	111	120	120	140	178
H( 开 )		158	158	169	197	236	246	283	330
W		100	100	100	125	160	160	180	200
重量	螺栓式	2.2	2.1	2.5	4.5	6.0	7.1	12.0	15.8
重量	焊接式	1.8	1.7	2.0	3.8	5.1	6.1	10.2	14.2

放空排液阀标准材质明细表

序号	零件名称	CStoASTM	AStoASTM	SStoASTM
序号	零件名称	A105	F22	F304(L)	F316(L)
1	阀体	A105	A 182 F 22	A 182F 304(L)	A 182 F 316(L)
2	阀座	A276 420	A276 304	A276 304(L)	A276 316(L)
3	闸板	A 182F 430&410	A 182 F 304	A 182F 304(L)	A 182 F 316(L)
4	阀杆	A 182 F 6	A 182 F 304	A 182F 304(L)	A 182 F 316(L)
5	垫片	316 夹柔性石墨		316 夹 PTFE
6	阀盖	A105	A 276 F 304	A 276F 304(L)	A 276 F 316(L)
7	螺栓	A193 B7	A193 B16	A193 B8	A193 B 8M
8	销钉	A276 420		A276 304
9	填料压套	A276 410		A 182F 304(L)	A 182F F316(L)
10	活节螺栓	A193 B7	A193 B16	A193 B8	A193 B 8M
11	填料压板	A105	A 182 F 11	A 182F 304(L)	A 182F 316(L)
12	螺母	A194 2H	A194 4	A194 8	A194 8M
13	阀杆螺母	A276 420
14	锁紧螺母	A194 2H	A194 4	A194 8	A194 8M
15	铭牌	SS
16	手轮	A197
17	垫片	A473431
18	填料	柔性石墨		PTFE
适用介质		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
适用温度		— 29℃ ～ 425℃	— 29℃ ～ 550℃	— 29℃ ～ 200℃

放空排液阀DV型排液放空闸阀，系参照美国API 602标准和GB/T12234标准设计制造的。该阀是管道的高点放空和低点排液的专用阀门。该阀进口端为承插焊连接（也可改为锥管螺纹连接）出口端为螺纹连接并配以实心丝堵。该阀具有结构紧凑、外形小、密封性能好等特点。
产品型号：DV111，DV315，DV515，DV115，DV535，DV525，DV119，DV319，DV119，DV112，DV113，DV114,DV545,DV513等
连接方式：一边承插焊，一边内螺纹带实心丝堵.
适用温度： ≤ 425 ℃
适用介质：水、石油、天然气等
设计标准： ASME/ANSI B16.34 ； API602 ； GB/12224 ， GB/T12228 ； GB/T12234
结构长度： ASME/ANSI B16.10 ， JB/T97-95

连接标准：
螺纹端尺寸标准（ ANSIB 1.20.1 （ NPT ）； GB/T7306-87 ），
承插孔尺寸标准（ ASME/ANSI B16.11 ； JB/T1751-95 ），
对焊端尺寸标准（ ASME/ANSI B16.25 （ BW ）），
法兰端尺寸标准（ ASME/ANSI B16.5 （ RF ）（ RJ ）； JB/T82.1~82.4-94 ； HG 20592-97 ）。
检验标准： API 598 ， JB/T9092-99

系列产品：排液放空阀，放空排液阀，放空排净阀，放空阀，排液阀

本系列产品永嘉工奥阀门公司大量有生产，欢迎客户直接订购或者联系网站客服。如果有任何问题或者疑问请联系本公司售后部门。
