放空导淋阀

简要描述：一、放空导淋阀产品概述 工奥阀门生产的DV系列放空导淋阀，系参照美国API602标准800LB级设计制造的，该阀是管道的高点放空和低点排液的专用阀门

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

相关新闻

RELATED NEWS
详细介绍

一、放空导淋阀产品概述

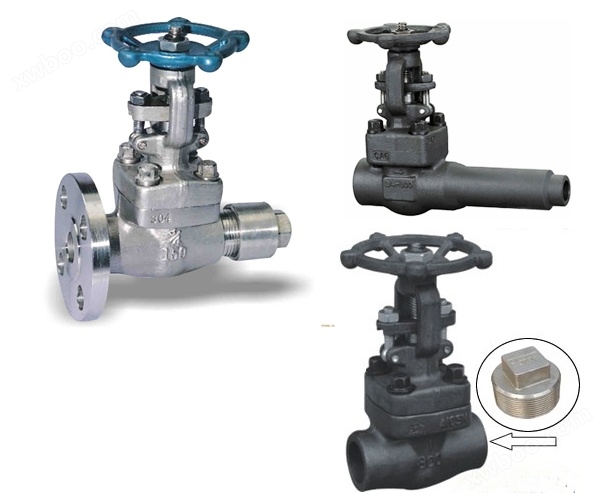

        工奥阀门生产的DV系列放空导淋阀，系参照美国API602标准800LB级设计制造的，该阀是管道的高点放空和低点排液的专用阀门。该阀进口端为承插焊连接（也可改为锥管螺丝连接）出口端为螺纹连接并配以实心丝堵。该阀具有结构紧凑、外形小、密封性能好等特点。

        本产品适用介质范围：水、溶剂、天然气、氧气、过氧化氢、甲烷、乙烯等；适用工况范围：矿山工业、石油工业、长管输线、化工、造纸、制药、水利、电力、市政、钢铁等。

二、放空导淋阀主要技术标准表

设计标准

ASME/ANSI B16.34

API602

GB/12224

GB/T12228

GB/T12234

结构长度标准

ASME/ANSI B16.10

JB/T97-95

连接标准

螺纹端尺寸标准

ANSIB 1.20.1 (NPT )

GB/T7306-87

承插孔尺寸标准

ASME/ANSI B16.11

JB/T1751-95

对焊端尺寸标准

ASME/ANSI B16.25(BW)

法兰端尺寸标准

ASME/ANSIB16.5(RF/RJ)

JB/T82.1~82.4-94

HG 20592-97

检验标准

API598

JB/T9092-99

三、放空导淋阀主要性能参数表

型号

DV111、DV112、DV113、DV114、DV115、DV119、DV315、DV515、DV535、DV325、DV119、DV319、DV345、DV513等

口径

3/8" ~ 2" /DN10 ~ 50mm

压力

150~ 800LB/1.6MPa~ 10.0MPa

材质

A105、F5、F11、F12、F22、F304、F316、LF2、LF3 等

密封形式

硬密封

驱动方式

手动

流动方向

双向

用途

截断

连接方式

一头承插焊/法兰，一头内螺纹带实心丝堵

四、放空导淋阀主要连接尺寸及重量表

NPS

缩径

3/8"

1/2"

3/4"

1"

1 1/4"

1 1/2"

2"



全径



3/8"

1/2"

3/4"

1"

1 1/4"

1 1/2"

2"

L

79

79

92

111

120

120

140

178

H( 开 )

158

158

169

197

236

246

283

330

W

100

100

100

125

160

160

180

200

重量

螺栓式

2.2

2.1

2.5

4.5

6.0

7.1

12.0

15.8

焊接式

1.8

1.7

2.0

3.8

5.1

6.1

10.2

14.2

五、放空导淋阀主要零部件材料表

序号

零件名称

CStoASTM

AStoASTM

SStoASTM

A105

F22

F304(L)

F316(L)

1

阀体

A105

A182/F22

A182/F304(L)

A 182/F316(L)

2

阀座

A276/420

A276/304

A276/304(L)

A276/316(L)

3

闸板

A182/F430&410

A182/F304

A182F/304(L)

A182/F316(L)

4

阀杆

A 182/ F6

A 182/ F304

A 182/F304(L)

A 182/F316(L)

5

垫片

316夹柔性石墨

316夹PTFE

6

阀盖

A105

A 276 F 304

A 276F 304(L)

A 276 F 316(L)

7

螺栓

A193/B7

A193/B16

A193/B8

A193 /B8M

8

销钉

A276/420

A276/304

9

填料压套

A276 /410

A182/F304(L)

A182/F316(L)

10

活节螺栓

A193/B7

A193/B16

A193 /B8

A193/ B8M

11

填料压板

A105

A 182 /F11

A 182/F304(L)

A 182/F316(L)

12

螺母

A194/2H

A194/4

A194/8

A194/8M

13

阀杆螺母

A276/420

14

锁紧螺母

A194/2H

A194/4

A194/8

A194/8M

15

铭牌

SS

16

手轮

A197

17

垫片

A473431

18

填料

柔性石墨

PTFE

适用介质

水、蒸汽、油品等

水、蒸汽、油品等

硝酸、醋酸等

适用温度

- 29℃ ～ 425℃

-29℃ ～ 550℃

-29℃ ～ 200℃

        本系列产品永嘉工奥阀门公司大量有生产，欢迎客户直接订购或者联系网站客服。如果有任何问题或者疑问请联系本公司售后部门，
