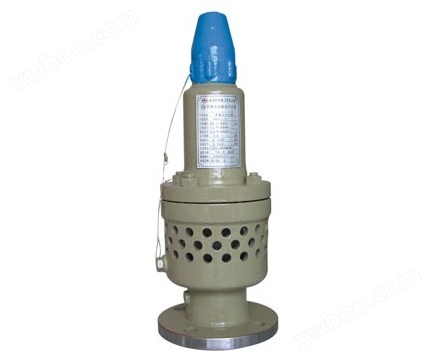

一、AF4QH风机安全阀产品概述

AF4QH风机安全阀是工奥阀门公司针对传统安全阀存在的问题，并结合风机的特定工况和参数而研制开发的一种新型的阀门产品，它主要用于风机系统，作为设备超压保护装置。当风机及设备中的压力异常升高到某一规定值(安全阀的开启压力)时，安全阀能够自动开启并排放介质，以防止压力继续升高，当风机及设备中的压力降低到某一规定值(安全阀的回座压力)时，安全阀自动关闭。

二、AF4QH风机安全阀主要零部件材料表

零件名称	主要零部件材料
零件名称	AF4QH-C	AF4QW-P	AF4QW-R
阀体	WCB	ZG0Cr18Ni9Ti	ZG0Cr18Ni12Mo2Ti
阀盖	WCB	ZG0Cr18Ni9Ti	ZG0Cr18Ni12Mo2Ti
阀座	2Cr13	0Cr18Ni9Ti	0Cr18Ni12Mo2Ti
阀瓣	2Cr13	0Cr18Ni9Ti	0Cr18Ni12Mo2Ti
反冲盘	2Cr13	0Cr18Ni9Ti	0Cr18Ni12Mo2Ti
阀杆	2Cr13	0Cr18Ni9Ti	0Cr18Ni12Mo2Ti
弹簧	50CrVA	50CrVA（表面包覆氟塑料）
适用温度	250℃	180℃
适用介质	空气、弱腐蚀性气体介质等	硝酸类腐蚀性气体介质	醋酸类腐蚀性气体介质
弹簧压力等级(MPa)	0.02～0.035；0.035～0.045；0.045～0.06； 0.06～0.08；0.08～0.11；0.11～0.15；0.15～0.20。

三、AF4QH风机安全阀主要整定压力表

公称压力(MPa)	整定压力(MPa)
1.6	>0.1-0.16	>0.16-0.25	>0.25-0.4	>0.4-0.6	>0.6-0.8	>0.8-1.0	>1.0-1.3	>1.3-1.6
2.5	>1.3-1.6	>1.6-2.0	>2.0-2.5	"	"	"	"	"
4.0	>1.3-1.6	>1.6--2.0	>2.0-2.5	>2.5-3.2	>3.2-4.0	"	"	"
6.4	>2.5-3.2	>3.2-4.0	>4.0-5.0	>5.0-6.4	"	"	"	"
10.0	>3.2-4.0	>4.0-5.0	>5.0-6.4	>6.4-8.0	>8.0-10.0	"	"	"
16.0	>8.0-10.0	>10-13	>13-16	"	"	"	"	"
32.0	>13-16	>16-19	>19-22	>22-25	>25-29	>29-32	"	"

四、AF4QH风机安全阀主要排量系数表

开启压力 (MPa)	排放压力 (MPa)	公称通径(mm)
		DN40	DN50	DN80	DN100	DN125	DN150	DN200
		排量Qd(m3/min)
0.02	0.022	5.5	9	22	37	62	88	137
0.03	0.033	6.8	11	27	45	76	108	169
0.04	0.044	7.6	12	30	51	85	120	188
0.05	0.055	8.6	14	34	58	96	136	213
0.06	0.066	9.4	15	37	63	105	150	234
0.07	0.077	10	16	40	68	113	160	275
0.08	0.088	11	18	43	73	121	172	269
0.09	0.099	12	19	46	77	128	183	285
0.1	0.11	12	20	48	81	135	192	300
0.11	0.121	13	21	51	85	142	202	316
0.12	0.132	13	22	53	89	148	211	331
0.13	0.143	14	23	55	93	156	222	347
0.14	0.154	15	24	58	94	161	231	361
0.15	0.165	15	25	60	102	170	241	377
0.16	0.176	16	26	63	106	176	250	391
0.17	0.187	16	27	65	110	184	261	407
0.18	0.198	17	28	68	114	190	270	422
0.19	0.209	18	29	70	118	197	280	438
0.2	0.22	18	30	72	122	204	290	453

五、AF4QH风机安全阀主要外形连接尺寸表

公称通径DN	主要尺寸(mm)							重量(kg)
公称通径DN	D	K	g1	b	Z-Φd	D1	H	重量(kg)
40	145	110	85	16	4-18	100	250	5
50	160	125	100	16	4-18	115	272	6
65	180	145	120	18	4-18	140	285	6.3
80	195	160	135	20	4-18	172	296	6.5
100	215	180	155	20	8-18	212	425	14
125	245	210	185	22	8-18	254	450	22
150	280	240	210	22	8-23	280	480	35
200	335	295	365	24	8-23	330	520	50

六、AF4QH风机安全阀主要结构图

客户订货须知：

1、由于风机主要用于低压空气介质，因此风机安全阀取消了出口排放法兰，而采用阀体四周均布的小孔直接排放介质，同时将弹簧腔体直接设置在阀瓣背部，采用上述专利结构后，阀门的结构更为紧凑，介质的排放更加通畅，而阀门的重量却只有传统安全阀的1/3～1/5。

2、风机安全阀在阀瓣与阀座间采用了压力积聚槽的专利结构设计，与传统安全阀采用调节圈及定为螺钉的结构相比较，结构更加简单，阀门的使用也更加方便，而阀门的性能却更加稳定。

3、传统安全阀的最低开启压力一般为0.1MPa，而用于风机的安全阀，其开启压力往往要求低于0.1MPa，传统安全阀即使改用刚度较小的弹簧，在低压下也不能准确、灵敏的动作。而风机安全阀设计的开启压力范围为0.02～0.2MPa，因此风机安全阀在低压下能够非常准确、灵敏的动作。

4、风机安全阀的弹簧通过阀杆作用在阀瓣上的力作用点与阀瓣密封面非常接近，而传统安全阀力的作用点远离阀瓣密封平面，因此，与传统安全阀相比，风机安全阀的动作性能更加稳定可靠。

5、传统安全阀通过出口通道向一个方向排放介质，因此介质排放时容易引起系统的振动，而风机安全阀是通过阀体上周向均布的小孔向四周均匀排放介质，因此，阀门动作时平稳无振动。

6、风机安全阀没有调节圈，使用非常简单，安全阀出厂时已按用户要求的开启压力调试好，用户直接将安全阀安装在系统上即可使用。
