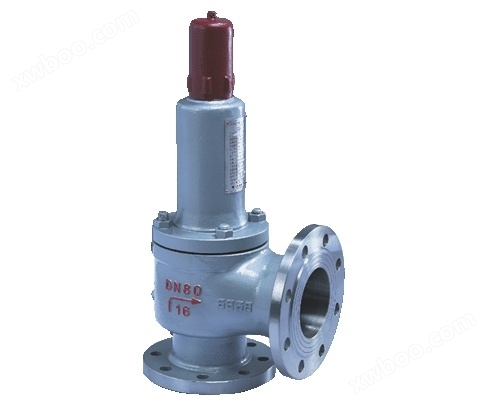

AH42F安全回流阀

简要描述：一、AH42F安全回流阀产品概述 AH42F型安全回流阀适用于液化石油气站罐泵出口的液相回流管道上，当设备或管道内压力超过允许值时，阀门自动开启，继而全量排放，当压力降至规定值时，阀门自动关闭，保证设备安全运行

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

相关新闻

RELATED NEWS
关于安全阀的选型原则
阀门编号说明——安全阀型号编制方法
安全阀应该怎样校验和调整
安全阀基本知识大全
详细介绍

一、AH42F安全回流阀产品概述

    AH42F型安全回流阀适用于液化石油气站罐泵出口的液相回流管道上，当设备或管道内压力超过允许值时，阀门自动开启，继而全量排放，当压力降至规定值时，阀门自动关闭，保证设备安全运行。

二、AH42F安全回流阀主要零部件材料表

序号

零件名称

材料

A42F-C

1

阀座

2Cr13

2

阀体

WCB

3

调节圈

2Cr13

4

反冲盘

2Cr13

5

阀瓣

2Cr13+PTFE

6

导向套

2Cr13

7

阀盖

ZG230-450

8

弹簧

50CrVA

9

阀杆

2Cr13

10

调整螺杆

45

11

阀帽

ZG200-400

三、AH42F安全回流阀主要尺寸表

公称压力PN(Mpa)

公称通径DN(mm)

尺寸(mm)

do

L

L1

DN’

1.6

2.5

4.0

20

10

95

85

25

25

15

110

95

32

32

20

115

100

40

40

25

120

110

50

50

32

135

120

65

65

40

160

125

80

80

50

170

135

100

100

65

195

175

150

150

100

250

210

200

200

125

305

260

250

四、AH42F安全回流阀主要结构图
