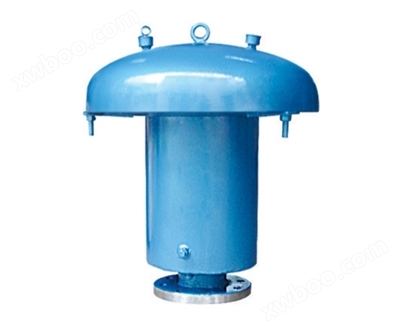

GYA系列液压安全阀

简要描述：一、GYA系列液压安全阀产品概述 GYA系列液压安全阀是（活瓣式）呼吸阀的安全备用设备，它的吸气和呼气的动作压力略高于（活瓣式）呼吸阀，在呼吸阀一旦失灵或在冬季其活瓣冻结时，液压安全阀的液封即被破坏从而保护油罐免遭破坏，液压安全阀装于油罐顶部与呼吸阀配合使用，控制压力：+56毫米水柱至-50毫米水柱

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

一、GYA系列液压安全阀产品概述

GYA系列液压安全阀是（活瓣式）呼吸阀的安全备用设备，它的吸气和呼气的动作压力略高于（活瓣式）呼吸阀，在呼吸阀一旦失灵或在冬季其活瓣冻结时，液压安全阀的液封即被破坏从而保护油罐免遭破坏，液压安全阀装于油罐顶部与呼吸阀配合使用，控制压力：+56毫米水柱至-50毫米水柱。

二、GYA系列液压安全阀安装说明

①各种GYA液压安全阀都应垂直安装。
②GYA液压安全阀出口处应无阻力，避免产生受压现象。

③GYA液压安全阀在安装前应专门测试，并检查其官密封性。
④对使用中的GYA液压安全阀应作定期检查。

三、GYA系列液压安全阀主要标准规范

设计制造标准：GB/T 12243-2005
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008

四、GYA系列液压安全阀主要外形尺寸和连接尺寸及重量

型号	规格	安装尺寸（毫米）							重量
型号	规格	d	D	D1	D2	n-d1	L	H	重量
GYA-80	80	φ85	φ185	φ150	φ125	4-φ18	376	424	38
GYA-100	100	φ105	φ205	φ170	φ145	4-φ18	500	605	42
GYA-150	150	φ148	φ260	φ225	φ200	8-φ18	650	705	66
GYA-200	200	φ210	φ315	φ280	φ255	8-φ18	900	755	97
GYA-250	250	φ264	φ370	φ335	φ310	12-φ18	1050	885	140

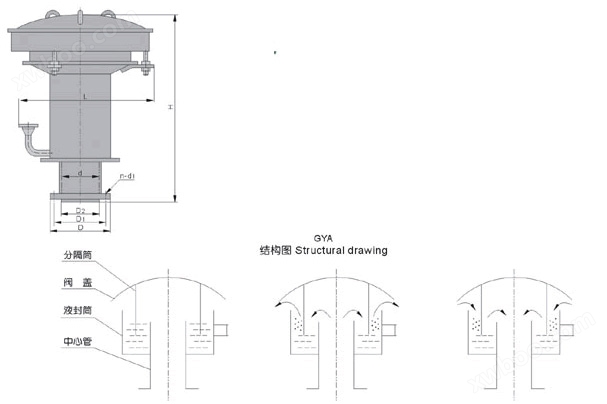

五、GYA系列液压安全阀主要结构图

客户订货须知

客户在选购产品时请尽量告知：①产品型号与名称；②公称通径DN(mm)；③公称压力；④流量特性要求；⑤阀体材质及阀内件；⑥介质种类和温度范围；⑦阀前后压力(压差)；⑧密封形式；⑨配套附件，以便我们正确的为你选型。如果客户使用的产品有附加要求或者使用环境复杂，您可以提供您的设计图纸和相关参数，由我公司的技术工程师为您把关。
