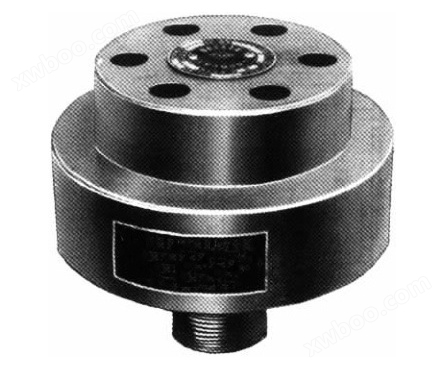

JA22H外螺纹连接静重式安全阀

简要描述：一、JA22H外螺纹连接静重式安全阀产品概述 JA22H-2.5/2.5P外螺纹连接静重式安全阀适用于工作温度≤200℃的E级蒸汽锅炉和类似介质的设备和管路上，作为超压保护装置

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

一、JA22H外螺纹连接静重式安全阀产品概述

JA22H-2.5/2.5P外螺纹连接静重式安全阀适用于工作温度≤200℃的E级蒸汽锅炉和类似介质的设备和管路上，作为超压保护装置。当设备和管路内压力超过允许值时，阀门自动开启，继而全量排放；当压力降低到规定值时，阀门自动关闭，保证设备安全运行。

二、JA22H外螺纹连接静重式安全阀主要性能参数

型号	公称压力/Mpa	强度试验压力/Mpa	整定压力/Mpa	工作温度/℃	适用介质
JA22H-2.5	0.25	0.4	0.1	≤200	E级蒸汽锅炉和类似的非腐蚀性介质的锅炉
JA22W-2.5P	0.25	0.4	0.1	≤200	有腐蚀性介质的设备和管路

三、JA22H外螺纹连接静重式安全阀主要零部件材料

型号	零件名称
型号	阀体	阀座、阀瓣	导向圈	挡圈
JA22H-2.5	灰铸铁	2Cr13	铬镍钛不锈钢	65Mn
JA22W-2.5P	铬镍钛不锈钢	铬镍钛不锈钢	铬镍钛不锈钢	铬镍钛不锈钢

四、JA22H外螺纹连接静重式安全阀主要外形尺寸

公称通径DN/mm	锥管螺纹/in	尺寸/mm				重量/kg
公称通径DN/mm	锥管螺纹/in	d	D	S	H	重量/kg
15	RC1/2	7	75	30	70	3.2
20	RC3/4	10	85	34	80	4
25	RC1	15	110	40	105	5
32	RC1(1/4)	20	130	48	135	6.4
40	RC1(1/2)	25	150	56	145	8.8

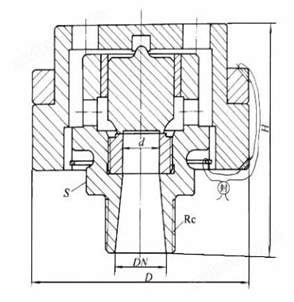

五、JA22H外螺纹连接静重式安全阀结构图

客户订货须知

客户在选购产品时请尽量告知：①产品型号与名称；②公称通径DN(mm)；③公称压力；④流量特性要求；⑤阀体材质及阀内件；⑥介质种类和温度范围；⑦阀前后压力(压差)；⑧密封形式；⑨配套附件，以便我们正确的为你选型。如果客户使用的产品有附加要求或者使用环境复杂，您可以提供您的设计图纸和相关参数，由我公司的技术工程师为您把关。
