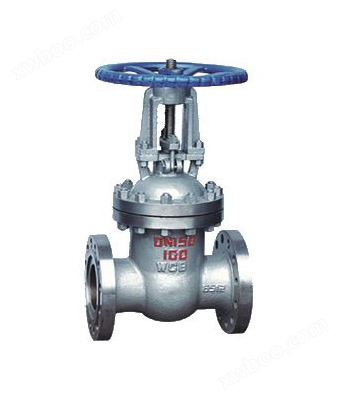

德标法兰闸阀

简要描述：名称: 德标法兰闸阀型号: Z41W 口径: DN50-1200 压力: 1

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

名称:	德标法兰闸阀
型号:	Z41W
口径:	DN50-1200
压力:	1.6MPa-16.0MPa
材质:	铸铁、铸钢、不锈钢

德标闸阀主要零件材料及性能：
连接方式：4--法兰
压力等级：1.0MPa~ 16.0MPa
产品规格：DN10 ~ 350mm
产品材质：WCB，LCB,WC6,WC9, CF8,CF8M,CF3,CF3M等
适用温度：≤425 ℃
适用介质：水、石油、天然气等
驱动方式：电动、气动、液动、齿轮等
设计标准：DIN3352
结构长度：DIN3202-F4
连接标准：法兰端尺寸标准（DIN2543,DIN2544,DIN2545，DIN2546）
检验标准：DIN3230
系列产品：德标铸钢阀门，德标铸钢闸阀，德标不锈钢闸阀，德标高中压闸阀，德标法兰闸阀，德标电动闸阀，德标气动闸阀。

德标法兰闸阀主要特点及用途：
1、结构紧凑、设计合理、阀门刚性好、通道流畅，流阻系数小
2、密封面采用不锈钢和硬质合金，适用寿命长。
3、采用柔性石墨填料、密封可靠、操作轻便灵活。
4、驱动方式有：电动、气动、齿轮转动、结构形式：弹型楔式单闸板、刚性楔式单闸板双闸板式
5、广泛用于化工、火力、发电厂等油品、水蒸气管道上作接通或截断管道中介质的启闭装置.

执行标准 Administer Standard

设计与制造 Design and Manufacture	结构长度 Face To Face	法兰尺寸 Flange Dimension	压力-温度 Pressure Temperature Lating	试验-检验 spection And Test
GB122234	GB12221	GB9113 JB79	GB9131	GB/T13927 JB/T9092

压力试验 Pressure Test

公称压力 NominalPressure	1.6	2.5	4.0	6.4	10.0	16.0
强度试验 Shell Test	2.4	3.8	6.0	9.6	15.0	24.0
水密封试验 Water Seal Test	1.8	2.8	4.4	7.0	11.0	18.0
上密封试验 Backseat Test	1.8	2.8	4.4	7.0	11.0	18.0
气密封试验 Air Seal Test	0.4-0.7

主要零件材料及性能 Main Part Materials and Property

体、盖、板 Body Cover Disc	阀杆 Stem	密封面 Sealing Face	垫片 Sealing　Shim	填料 Packing	工作温度 Working Temperature	适用介质 Suitable Medium
WCB	2Cr13	13Cr STL 木体材料 With Body Material 尼龙 Nylon	增强柔性石墨 13Cr/柔性石墨 Enhanced Flexible Graphite 1Cr13/Flexible Graphite 08软钢 08 Soft Steal 0Cr18Ni9Ti 0Cr17Ni12Mo2Ti XD550F(T) PTFE	柔性石墨增强柔性石墨 Flexible Graphite Enhanced Flexible Graphite SFB/260 SFP/260 PTFE	≤425	水蒸汽油品 Water Steam Ｏil Goods
WC1	38CrMoAl 25Cr2MoV				≤450
WC6					≤540
WC9					≤570
C5 C12					≤540
ZGCr5Mo					≤200	硝酸类 Nitric acid
ZG1Cr18Ni9Ti	1Cr18Ni9Ti				≤200	硝酸类 Nitric acid
ZG1Cr18Ni9Ti	1Cr18Ni9Ti				≤200	醋酸类 Acetic acid
ZG1Cr18Ni12Mo2Ti	1Cr18Ni12Mo2Ti				≤200	醋酸类 Acetic acid

客户订购须知：客户订购的德标法兰闸阀请告是否带有附件，以便我们正确选型。如果使用单位选择用德标法兰闸阀请按型号直接向工奥销售部门订购，如果客户使用的产品有附加要求或者使用环境复杂时，您可以提供您的设计图纸和相关参数，由本公司的技术工程师为您把关。
