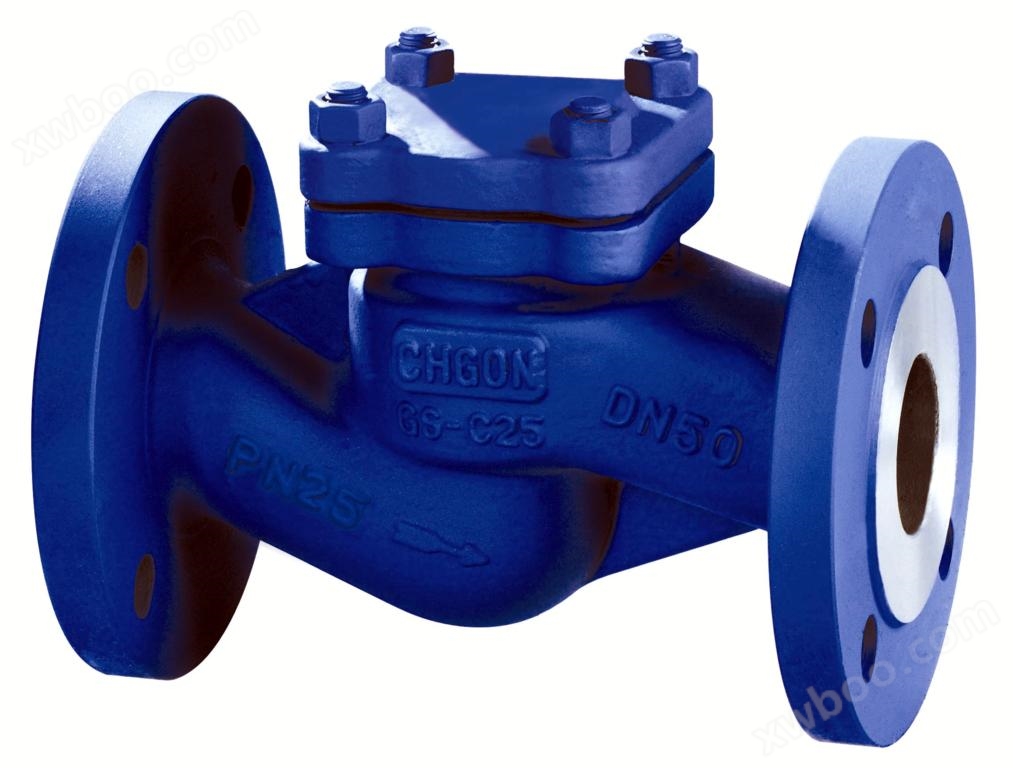

德标升降式止回阀

简要描述：德标升降式止回阀H41H是本工奥阀门采用德国标准设计制造的一款止回阀，其作用是防止管路中的介质倒流作用

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

德标升降式止回阀H41H是本工奥阀门采用德国标准设计制造的一款止回阀，其作用是防止管路中的介质倒流作用。当介质由阀体箭头所示流向进入阀体，介质的压力作用在阀瓣上产生向上的推力，当介质推力大于阀瓣重力时，阀门打开。当阀后介质压力作用在阀瓣上的力加上阀瓣自身重力大于阀前压力作用在阀瓣上的力时，阀门关闭，阻止介质倒流。

产品特点：维修方便、外形流畅、精致美观、经久耐用
应用场合：电站、天然气、氨、冷冻系统、热油系统、热水
阀门采用标准：结构长度标准：DIN3202；法兰标准：DIN2543-DIN2546；阀门试验检验标准：DIN3230-75

产品结构特点：德标止回阀适用于公称压PN1.6-4.0MPa,工作温度-20℃-350℃的石油、化工、制药、化肥、电力工业等各种工况的管路上，切断或接通管路介质。

德标升降式止回阀性能及外型尺寸：

DN	L	H	Kv	重量Kg
DN	L	H	Kv	PN16	PN25	PN40
15	130	70	5.7	2.4	3.5	3.8
20	150	70	7.8	3.0	4.4	4.9
25	160	80	11.8	3.8	5.0	5.9
32	180	80	17.9	5.7	6.0	7.1
40	200	85	27.5	7.4	8.0	10.4
50	230	95	48.0	10.3	11.0	12.3
65	290	110	77.6	15.2	16.0	22.7
80	310	130	109.0	20.4	21.0	28.5
100	350	155	168.0	31.0	32.0	40.0
125	400	165	251.0	49.0	51.0	64.0
150	480	215	389.0	69.0	70.0	90.0
200	600	285	664.0	132.0	136.0	170.0
250	730	325	1017.0	198.0	218.0	240.0
300	850	365	1446.0	278.0	330.0	370.0

德标升降式止回阀性能参数

公称压力	1.6MPa	2.5MPa	4.0MPa
壳体强度	2.4MPa	3.8MPa	6.0MPa
密封试验	1.8MPa	2.8MPa	4.4MPa
适用温度	-20～350℃
适用介质	水、蒸汽、油品等

德标升降式止回阀主要零部件

零件名称	阀体、阀盖	启闭件	密封面	栓件
材质	GS-C25	2Cr13	2Cr13、STL	碳钢
	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti、STL	1Cr18Ni9Ti
	CF3、CF8 CF3、CF8	SS316	304L、304、316L、316、STL	1Cr18Ni9Ti

主要尺寸：H41H-40

压力等级 pressure	PN40
口径size	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850
H	70	70	80	80	85	95	110	130	155	165	215	285	325	365
Kv	5.7	7.8	11.8	17.9	27.9	48.5	77.6	109	168	251	389	664	1017	1446
重量(kg)Weight	2.4	3.0	3.8	7.1	10.4	12.7	22.5	28	40	64	90	170	240	370

H41H-25

压力等级 pressure	PN25
口径size	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850
H	70	70	80	80	85	95	110	130	155	165	215	285	325	365
Kv	5.7	7.8	11.8	17.9	27.9	48.5	77.6	109	168	251	389	664	1017	1446
重量(kg)Weight	2.4	3.0	3.8	6	8	11	16	21	32	51	70	136	318	330

H41H-16

压力等级 pressure	PN16
口径size	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850
H	70	70	80	80	85	95	110	130	155	165	215	285	325	365
Kv	5.7	7.8	11.8	17.9	27.9	48.5	77.6	109	168	251	389	664	1017	1446
重量(kg)Weight	2.4	3.0	3.8	5.7	7.4	10.3	15.2	20.4	31	49	69	132	198	278
