可调双金属片式疏水阀

简要描述：结构特点： 1.新型SCCV关闭系统设计，关闭可靠，寿命长久

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

结构特点：

1.新型SCCV关闭系统设计，关闭可靠，寿命长久。

2.排放温度可调整，有效利用高温凝结水中的湿热，节能效果显著。

3.排放温度调整在管网运行时就可进行，并可任意角度安装。

4.阀前始终存有高温凝结水，形成可靠的水封，无蒸汽泄露。

5.抗水击，排空气性能良好。

6.工作时无噪声，有利于保护环境。

7.通气初始，阀门全部开启，低温冷凝水和空气迅速排除。

8.内部零件全部采用不锈钢材质，抗腐蚀性好。

主要用途：

该疏水阀适用于蒸汽管主管道、管网伴热、仪表伴热、生活采暖和允许存有高温凝结水的加热设备疏水，使用范围很广。

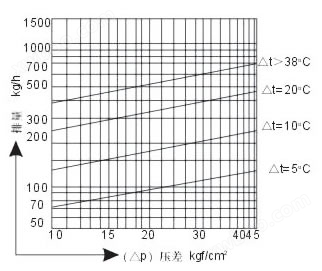

排水量表：

● △ t 为排水温度与饱和凝结水温度之差，温度（ △ t ）增加，排量随之增加。
● 该阀出厂前疏水温度已调节在 95 ℃ 左右，如需改变疏水温度或排量时，可打开防护帽，松开锁紧螺母，调节旋转螺钉。顺时针旋转阀芯前进，疏水量减少，疏水温度降低；逆时针旋转，阀芯后退，疏水量增大，疏水温度上升，调整后将锁紧螺母拧紧。

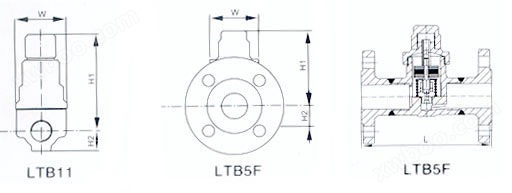

型号规格外型尺寸表

产品型号	通径 (mm)	连接方式	工作压力范围 (Mpa)	最高充许温度 (℃)	阀体材料	外型尺寸
产品型号	通径 (mm)	连接方式	工作压力范围 (Mpa)	最高充许温度 (℃)	阀体材料	L	H1	H2	W
LTB6 (CS17H-16C)	15-25	螺纹	0.01-1.6	220	WBC A105	95	111	23	60
LTB6F CS47H-16C	15	法兰	0.01-1.6	220	WBC A105	150	111	23	60
	20					160	111	23	60
	25					160	111	26	60
	32					210	118	27	61
	40					230	123	30	66
	50					230	123	30	66
(LTB6W) CS67H-16C	15	承插焊	0.01-1.6	220	WBC A105	95	106	35	58
	20					95	106	35	58
	25					95	106	35	58
(TB11) CS17H-16C	15	螺纹	0.01-1.6	220	(TB11) CS17H-16C	95	106	35	58
	20					95	106	35	58
	25					95	106	35	58
(TB11F) CS47H-16C	15	法兰	0.01-1.6	220	WBC A105	150	111	23	60
	20					160	111	23	60
	25					160	111	26	60
	32					210	118	27	61
	40					230	123	30	66
	50					230	123	30	66
LTB3 CS17H-16C	15	螺纹	0.1-1.6	350	WBC A105	85	80	23	54
	20					85	80	23	54
	25					85	80	23	54
LTB3F CS17H-16C	15	法兰	0.1-1.6	350	WBC A105	150	80	23	54
	20					15.	80	23	54
	25					160	80	23	54
LTB3W CS17H-16C	15	承插焊	0.1-1.6	350	WBC A105	85	80	23	54
	20					85	80	23	54
	25					85	80	23	54
LTB5 CS67H-16C	15-25	螺纹	0.01-1.6	350	WBC A105	85	90	20	62
LTB5F CS17H-16	15-20 25	法兰	0.01-1.6	350	WBC A105	150 160	80	23	54
(LTB5W) CS67H-16C	15-25	承插焊	0.01-1.6	350	WBC A105	85	80	23	54
