立式自由浮球疏水阀

简要描述：立式自由浮球式疏水阀是目前国内最先进的蒸汽疏水阀之一，产品技术质量和制造工艺达到国际上同类产品的最高水平

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

立式自由浮球式疏水阀是目前国内最先进的蒸汽疏水阀之一，产品技术质量和制造工艺达到国际上同类产品的最高水平。我公司引进国外最先进的空心浮球研磨专用设备，对不锈钢自由浮球进行精细研磨，浮球圆度误差达到直径的千分之二，由于浮球精度高，能确保疏水阀的密封性能，整个球面都可为密封面，使用寿命很长。
立式自由浮球式疏水阀适用于蒸汽管网及各种小型加热设备装置，阻止蒸汽泄漏；不受压力、温度、冷凝水流量波动的影响，连续排水，有水即排，能使加热设备达到没有凝结水存聚。它的最大优点是可垂直安装于蒸汽管道上，使用方便。

工作原理

立式自由浮球式蒸汽疏水阀的结构简单，内部只有一个精细研磨的不锈钢空心浮球，既是浮子又是启闭件，无易损零件，使用寿命很长。装置刚起动时，管道内出现空气和低温冷凝水，双金属自动排空气元件把浮球推离阀座，阀门打开，排除不凝结气体，低温冷凝水流进疏水阀，浮球上升，凝结水迅速排放。装置很快提升温度，管道内温度上升到饱和温度之前，双金属自动排空气元件感温变型伸直；蒸汽疏水阀进入正常运行状况，浮球随液位升降调节阀孔流量；当凝结水停止进入时，浮球随介质流向逼近阀座，关闭阀门。立式自由浮球式蒸汽疏水阀的阀座总处于液位以下，形成水封，无蒸汽泄漏。

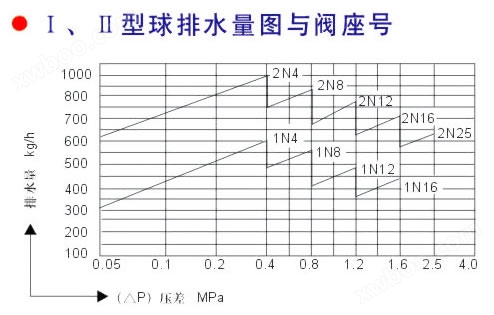

排量表：

型号规格外型尺寸表

型号	通径 ( mm )	连接方式	外形尺寸
型号	通径 ( mm )	连接方式	H	L
CS11H-16-ⅠL CS11H-16C-ⅠL	15	螺纹	120	84
	20		120	84
	25		120	84
CS41H-16-ⅠL CS41H-16C-ⅠL	15	法兰	150	84
	20		150	84
	25		150	84
CS11H-16-ⅡL CS11H-16C-ⅡL	15	螺纹	160	170
	20		160	170
	25		160	170
CS41H-16-ⅡL CS41H-16C-ⅡL	15	法兰	210	195
	20		210	195
	25		210	195
