详细介绍

结构特点和工作原理：疏水阀未开始工作时，自由半浮球沉落在发射管上，当疏水阀处于排水状态时，蒸汽经过过滤网和发射管进入阀体，当蒸汽提及增加到一定程度时，浮力使半浮球上浮，在蒸汽压力作用下，半浮球靠向疏水阀咀将其封闭，阻止了整齐外溢。当大量凝结水进入阀体时，半浮球内蒸汽体积减少，此时，半浮球在自身重力作用下下落，半浮球脱离疏水咀，完成了一个工作循环。就这样周而复始的运动，启动自动排水阻汽的目的。

主要用途和使用范围：

自由半浮球式疏水阀适用于蒸汽供热设备及蒸汽管路上，能自动排除凝结水，阻止蒸汽泄漏，并能自动排除空气。广泛应用于化工，炼油，电力，轻纺，造纸等行业，尤其适合于压力低，排量大，温度稳定性要求高，不要滞留凝结水的蒸汽设备。

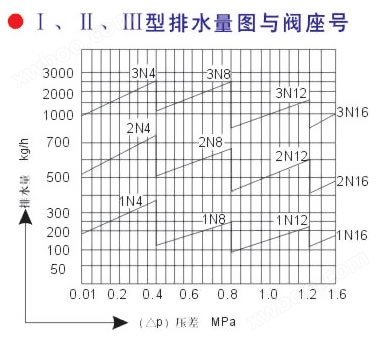

主要性能以及零部件材料：

部件名称	材料	性能
阀体、阀盖	WCB	最小过冷度	0 ℃ --3 ℃
半浮球	304	最高允许背压	80 ﹪
阀座	3cr13	铸钢阀体最高允许温度	425 ℃
过滤网	304	铸钢阀体最高允许温度	425 ℃

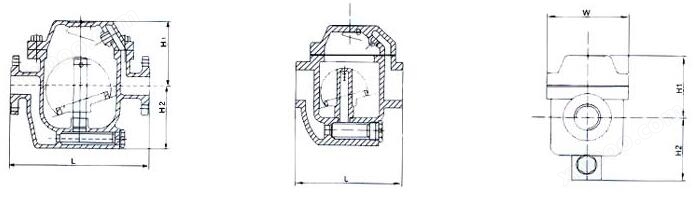

结构和外形尺寸：

型号	通径 ( mm )	连接方式	最高允许温度 (℃)	外形尺寸
型号	通径 ( mm )	连接方式	最高允许温度 (℃)	L	H1	H2	W
CS15H--16C	15	螺纹	350	170	75	93	120
	20			170	75	93	120
	25			170	75	93	120
	32			210	95	115	160
	40			210	95	115	160
	50			210	95	115	160
CS45H—16C	15	法兰	350	230	75	93	120
	20			230	75	93	120
	25			230	75	93	120
	32			270	95	115	160
	40			270	95	115	160
	50			270	95	115	160
CS45H--16C-(AA)	65	法兰	350	380	177	172	290
	80			380	177	172	290
	100			380	177	172	290
