DHSC防爆电动笼式单座调节阀

简要描述：结构特点和应用范围一、CV3000-DHSC电动笼式单座调节阀适用于高压差易产生闪蒸空化的场合,是一种高性能的单座调节阀,坚固的套筒保护阀体不受闪蒸和空化的破坏

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

结构特点和应用范围
一、CV3000-DHSC电动笼式单座调节阀适用于高压差易产生闪蒸空化的场合,是一种高性能的单座调节阀,坚固的套筒保护阀体不受闪蒸和空化的破坏。阀结构紧凑,有呈S流线型的通道,使其压降损失小,流量大,可调范围广。阀芯导向面积大,抗振性好。调节阀的泄漏量符合ANSIB16.104标准。调节阀配用多弹簧薄膜执行机构,其结构紧凑,输出力大。具有有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。

本产品符合GB/T4213-92,VDS4006-92标准。

公司具有雄厚技术实力和丰富的阀门制造经验,拥有一支追求卓越,不断创新的优秀团队,专心致力于工业阀门的研发与制造。公司加工设备先进,检测手段齐全,具有严格的品质管理和质量保证体系,所有产品都建有可追溯性,完整的质量档案,为完善的售后服务提供坚实的基础。

DHSC防爆电动笼式单座调节阀

    型   式    直通单座铸造球形阀
    公称通径    40、50、65、80、100、150、200mm
    公称压力    ANSI 125、150、300、600  JIS10、16、20、30、40K  PN1.6、4.0、6.4MPa
    连接型式    法兰连接：FF、RF、RJ、LG
                法兰标准：JIS B2201-1984、ANSI B16.5-1981、JB79-59等
                焊接连接：嵌接焊SW（40～50mm）  对接焊BW（65～200mm）
    材    料    铸钢（ZG230-450）
                铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）、钛等
    上阀盖    常温型（P）：-17～+230℃  伸长Ⅰ型（EⅠ）：-45～-17℃ +230～+566℃
                伸长Ⅱ型（EⅡ）：-100～-45℃  伸长Ⅲ型（EⅢ）：-196～-100℃
                注：工作温度不准超过各种材料的允许范围
    压盖型式    螺栓压紧式
    填    料    V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料

2、DHSC防爆电动笼式单座调节阀阀内组件

    阀芯型式    单座套筒式柱塞型阀芯

    套筒形式    分离式套筒
    材    料    不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）
                不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

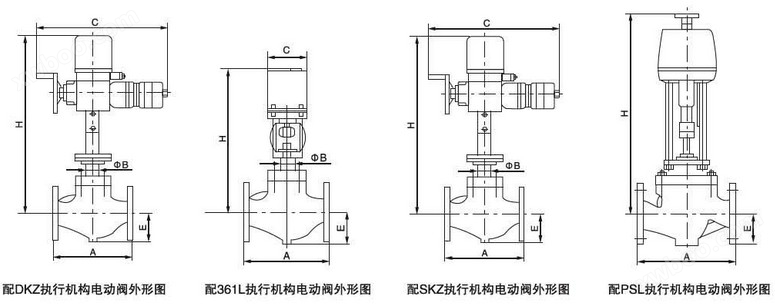

3、DHSC防爆电动笼式单座调节阀结构图

4、DHSC防爆电动笼式单座调节阀执行机构

型式 DKZ系列电动执行机构；361L系列电子式电动执行机构；SKZ系列电子式电动执行机构；PSL系列电子式电动执行机构

    输入信号    DKZ执行机构: Ⅱ型0～10mA·DC(输入电阻200Ω)；Ⅲ型4～20mA·DC(输入电阻250Ω)
               361L执行机构: 4～20mA·DC、1～5V·DC(输入电阻250Ω)
               SKZ执行机构: 4～20mA·DC、1～5V·DC
               PSL执行机构: 4～20mA·DC

    电源电压    DKZ执行机构：220V，50Hz
               361L执行机构：220V，50Hz
               SKZ执行机构：单相控制220V，50Hz
               PSL执行机构：单相控制220V，50Hz；三相控制380V，50Hz

    手动机构    DKZ执行机构：手轮
               361L执行机构：离合式
               SKZ执行机构：手轮
               PSL执行机构：手轮

5、DHSC电动笼式单座调节阀阀作用型式电关式或电开式

6、DHSC电动笼式单座调节阀附件定位器、手轮机构、阀位传送器等

7、DHSC防爆电动笼式单座调节阀性能

    泄漏量    符合标准ANSI B16.104Ⅳ级，小于额定Cv的0.01%
    回    差    配DKZ执行机构为1.5%；配361L执行机构为2%；配SKZ执行机构为1%；配PSL执行机构为1%
    基本误差    配DKZ执行机构为±2.5%；配361L执行机构为±2%；配SKZ执行机构为±1.5%；配PSL执行机构为±1%
                注：采用标准的V型聚四氟乙烯填料时

8、DHSC电动笼式单座调节阀可调范围 50：1
