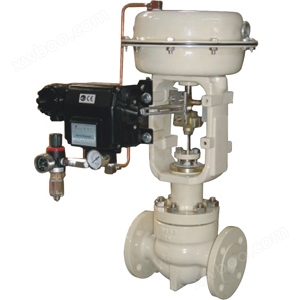

HCP平衡笼式单座调节阀

简要描述：HCP平衡笼式单座调节阀结构特点和应用范围 CV3000-HCP平衡笼式单座调节阀控制各种高温、低温的高压流体，是一种压力平衡式的调节阀

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

HCP平衡笼式单座调节阀结构特点和应用范围

CV3000-HCP平衡笼式单座调节阀控制各种高温、低温的高压流体，是一种压力平衡式的调节阀。阀结构紧凑，有呈S流线型的通道，还设有一个改善套筒周围流体平衡流动的导流翼，使其压降损失小，流量大，可调范围广，流量特性精度高，符合IEC534-1-1976标准。调节阀动态稳定性好，噪音低，空化腐蚀小。调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。平衡笼式单座调节阀采用高精度流量特性曲线作为标准技术参数，理论上实现“理想”的流动．使过程增益稳定；计算机模拟，阀开度进行过程控制条件下，可以实现柔性控制。平衡笼式单座调节阀由于采用简易机械结构的多弹簧型小型大输出力的薄膜执行机构，从而成功地大幅度降低高度，实现小型化，根据多弹簧薄膜执行机构和s形构造阀体，平衡笼式单座调节阀与原V型系列调节阀相比可实现30％—40％的小型化，轻型化，对空间的有效利用作出了贡献。调节阀拥有从真空阀到高压阀，从低温到高温控制的丰富种类。广泛用于石油精炼、石油化工，化肥、一般化学、钢铁，治金、造纸、电力、轻工等自动化控制过程中。

本产品符合GB/T4213-92。

HCP平衡笼式单座调节阀技术参数和性能指标

平衡笼式单座调节阀体

    型    式    直通单座铸造球形阀
    公称通径    40、50、65、80、100、150、200mm
    公称压力    ANSI 125、150、300、600  JIS10、16、20、30、40K  PN1.6、4.0、6.4MPa
    连接型式    法兰连接：FF、RF、RJ、LG
                法兰标准：JIS B2201-1984、ANSI B16.5-1981、JB79-59等
                焊接连接：嵌接焊SW（40～50mm）  对接焊BW（65～200mm）
    材    料    铸钢（ZG230-450）
                铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）、钛等
    上阀盖    常温型（P）：-17～+230℃  伸长Ⅰ型（EⅠ）：-45～-17℃ +230～+566℃
                伸长Ⅱ型（EⅡ）：-100～-45℃  伸长Ⅲ型（EⅢ）：-196～-100℃
                注：工作温度不准超过各种材料的允许范围
    压盖型式    螺栓压紧式
    填    料    V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料

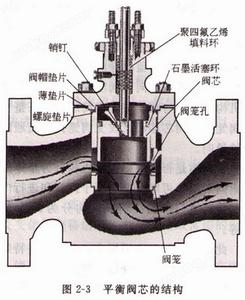

平衡笼式单座调节阀示意图

平衡笼式单座调节阀阀内组件

    阀芯型式    带活塞环的压力平衡式阀芯
    材    料    不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）
                不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

平衡笼式单座调节阀执行机构

    型    式    HA多弹簧薄膜执行机构
    膜片材料    丁睛橡胶夹尼龙布
    弹簧范围    20～100、40～120、80～240kPa
    供气压力    140～400kPa
    气源接口    Rc  1 4
    环境温度    -30～+70℃

阀作用型式气—关式或气—开式

附件定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

平衡笼式单座调节阀性能

    泄漏量    小于阀额定容量的0.01%，符合ANSI B16.104-1976Ⅳ级
    回    差    带定位器：小于全行程的1%
                不带定位器：小于全行程的3%
    基本误差    带定位器：小于全行程的±1%
                不带定位器：小于全行程的±5%
                注：采用标准的V型聚四氟乙烯填料时

可调范围 50：1
