HCN低噪音笼式调节阀

简要描述：一、HCN低噪音笼式调节阀概述 HCN低噪音笼式调节阀是CV3000系列的主打产品，简称HCN调节阀

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

一、HCN低噪音笼式调节阀概述

HCN低噪音笼式调节阀是CV3000系列的主打产品，简称HCN调节阀。该阀具有可以降低可压缩流体的噪音，为适应气体节流扩散与膨胀，套筒上设有许多对称小孔来降低压力降。阀芯采用压力平衡式结构。流体通道呈S流线型，还设有一个改善套筒周围流体平衡流动的导流翼，使其压降损失小，流量大，噪音低。调节阀配用多弹簧薄膜执行机构，其结构紧凑，输出力大。角型调节阀是各装置广泛使用的仪表之一。它准确正常地工作对保证工艺装置的正常运行和安全生产有着重要的意义。因此加强气动调节阀的维修是必要的。HCN低噪音笼式调节阀广泛应用于石油、化工、冶金、电站、采矿、制药、锅炉、烟草、酒店、建筑、纺织等领域。调节阀适用介质空气、水、蒸汽、各种腐蚀性介质、泥浆、油品等介质。

二、HCN低噪音笼式调节阀技术参数

    型    式    直通铸造球形阀
    公称通径    40、50、65、80、100、150、200mm
    公称压力    ANSI 150、300、600  JIS10、16、20、30、40K  PN1.6、4.0、6.4MPa
    连接型式    法兰连接：FF、RF、RJ、LG
                法兰标准：JIS B2201-1984、ANSI B16.5-1981、JB79-59等
                焊接连接：嵌接焊SW（40～50mm）对接焊BW （65～200mm）
    材    料    铸钢（ZG230-450）
                铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）、钛等
    上阀盖    常温型（P）：-5～+230℃  伸长Ⅰ型（EⅠ）：+230～+566℃
                注：工作温度不准超过各种材料的允许范围
    压盖型式    螺栓压紧式
    填    料    V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料

三、HCN低噪音笼式调节阀阀内组件

    阀芯型式    金属阀座的压力平衡式阀芯
    材    料    不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）
                不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

三、HCN低噪音笼式调节阀执行机构

    型    式    HA多弹簧薄膜执行机构
    膜片材料    丁睛橡胶夹尼龙布
    弹簧范围    20～100、40～120、80～240kPa
    供气压力    140～400kPa
    气源接口    Rc  1 4
    环境温度    -30～+70℃

三、HCN低噪音笼式调节阀Cv值和行程

公称通径	40			50			65			80			100			150			200
阀座直径	25	32	40	32	40	50	40	50	65	50	65	80	65	80	100	100	125	150	125	150	200
额定Cv值	11	17	24	17	24	44	24	44	68	44	68	99	68	99	175	175	275	360	275	360	640
额定行程	25					38									50			75

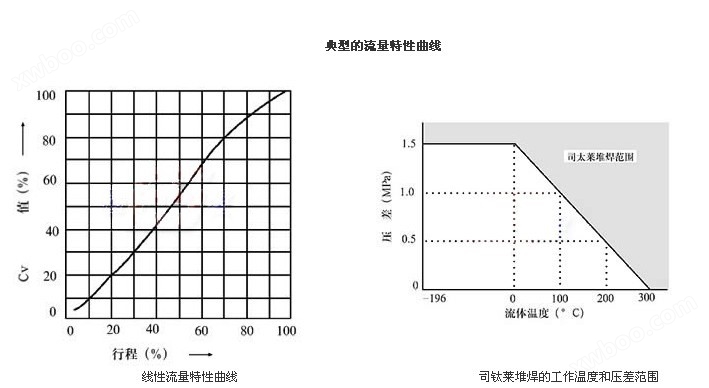

四、HCN低噪音笼式调节阀流量特性

五、HCN低噪音笼式调节阀允许压差
A.气—关式阀100KPa

执行机构	供气压力	弹簧范围	定位器	允许压差
				公称通径
				40	50	65	80	100	150	200
LHA2D	1.4	0.2～1.0	有或无	19	15	13	11	8	-	-
	1.6	0.2～1.0	有	40	40	40	40	40	-	-
	1.6	0.2～1.0	有	100	74	54	53	40	-	-
	4.0	0.8～2.4	有	40	40	40	40	40	-	-
	4.0	0.8～2.4	有	400	100	100	100	100	-	-
LHA3D	1.4	0.2～1.0	有或无	34	26	23	19	14	10	-
	1.6	0.2～1.0	有	40	40	40	40	40	40	-
	1.6	0.2～1.0	有	100	100	100	94	71	51	-
	4.0	0.8～2.4	有	40	40	40	40	40	40	-
	4.0	0.8～2.4	有	100	100	100	100	100	100	-
LHA4D	1.4	0.2～1.0	有或无	-	-	39	32	25	17	14
	1.6	0.2～1.0	有	-	-	40	40	40	40	40
	1.6	0.2～1.0	有	-	-	100	100	100	87	70
	4.0	0.8～2.4	有	-	-	40	40	40	40	40
	4.0	0.8～2.4	有	-	-	100	100	100	100	100

B.气—开式阀100KPa

执行机构	供气压力	弹簧范围	定位器	允许压差
				公称通径
				40	50	65	80	100	150	200
LHA2R	1.4	0.2～1.0	有或无	19	15	13	11	8	-	-
	2.8	0.8～2.4	有	40	40	40	40	40	-	-
	2.8	0.8～2.4	有	100	100	89	74	57	-	-
LHA3R	1.4	0.2～1.0	有或无	34	26	23	19	14	10	-
	2.8	0.8～2.4	有	40	40	40	40	40	40	-
	2.8	0.8～2.4	有	100	100	100	100	100	71	-
LHA4R	1.4	0.2～1.0	有或无	-	-	39	32	25	17	14
	2.8	0.8～2.4	有	-	-	40	40	40	40	40
	2.8	0.8～2.4	有	-	-	100	100	100	100	99
LVA5R	1.4	0.2～1.0	有或无	-	-	-	-	34	24	19
	1.4	0.4～1.0	有或无	-	-	-	-	40	40	40
	1.4	0.4～1.0	有或无	-	-	-	-	100	72	58
	2.8	0.8～2.4	有	-	-	-	-	40	40	40
	2.8	0.8～2.4	有	-	-	-	-	100	100	100
LVA6R	4	1.9～3.5	有	-	-	-	-	40	40	-
LVA6R	4	1.9～3.5	有	-	-	-	-	100	10

阀作用型式气—关式或气—开式

附件定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

性能

    泄漏量    小于阀额定容量的0.1%，符合ANSI B16.104-1976Ⅲ级
回差带定位器：小于全行程的1%
                不带定位器：小于全行程的3%
    基本误差    带定位器：小于全行程的±1%
                不带定位器：小于全行程的±5%
                注：采用标准的V型聚四氟乙烯填料时

可调范围 25：1
