ZAZN型电动双座调节阀

简要描述：ZAZN型电动双座调节阀概述电动双座调节阀，接受来自调节仪表的直流电流信号，改变被调介质流量，使被控工艺参数保持在给定值

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

ZAZN型电动双座调节阀概述

电动双座调节阀，接受来自调节仪表的直流电流信号，改变被调介质流量，使被控工艺参数保持在给定值。具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等。我厂在原有气动角形阀的基础上开发的一种新颖产品。电动双座调节阀广泛应用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。本系列产品公称通径由20至200mm公称压力有1.0、1.6、4.0、6.4MPa使用温度范围由-250℃～450℃接受信号为0～10mA.DC或4～20mA.DC。电动双座调节阀适用于压差较大场合。由于采用合理的阀芯和阀座接触面角度，所以该阀在关闭状态下没有泄漏现象；制造均流罩和阀芯的材料采用了优质不锈钢材料，即使在两相流动和节流状态下运行，汽蚀速度也是相当缓慢，这样就延长了阀门的使用寿命，噪声也很小。阀门设计均采用装拆简便的结构，当内部零件损坏，只要拆下阀盖螺帽，即可依次取出各个零件，随意调换任何零件，检修非常方便。

按阀内件密封部分材质分又有金属-金属和非金属-金属密封两种，后者阀关闭时泄漏量可达到Ⅵ级(零泄漏)标准。按填料不同可分为一般填料密封和波纹管密封两种，前者用于一般场合，而后者用于不允许外漏的特殊场合，流量特性为线性或等百分比。配用不同的执行机构可分为普通型和电子型两种。多种多样品种规格可供选择。

ZAZN型电动双座调节阀特点

1、阀体按流体力学原理设计的等截面低流阻流道，额定流量系数增大30％。
2、可调节范围大，固有可调比为50，流量特性有直线和等百分比。
3、电动双座调节阀不平衡力小，阀稳定性好，使用压差大。
4、调节切断型采用软密封结构阀芯，达Ⅵ级泄漏标准(零泄漏)。
5、伺服放大器采用深度动态负反馈，可提高自动调节精度。
6、电动操作器有多种形式，可适用于4～20mA.DC或0～10mA.DC。
7、电子型电动调节阀可直接由电流信号控制阀门开度，无需伺服放大器。
8、波纹管密封型调节阀对移动的阀杆形成完全的密封，堵绝流体外漏。

ZAZN型电动双座调节阀主要零件材料
阀体、阀盖：HT200、ZG230-450 ZG1Cr18Ni9Ti
阀芯、阀杆：1Cr18Ni9Ti、司钛莱合金堆焊增强聚四氟乙烯
填料：聚四氟乙烯、柔性石墨
衬套：2Cr13
垫片：橡胶石棉板、1Cr18Ni9Ti石棉缠绕垫片
波纹管：1Cr18Ni9Ti

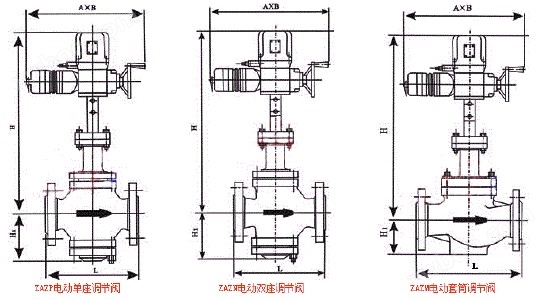

ZAZN型电动双座调节阀示意图
