1.ZAZP电动单座套筒调节阀概述

ZAZP、ZAZM电动单座、套筒调节阀是DKZ型电动单元组合仪表中的执行单元，它是生产过程自动调节系统中的重要环节之一。它以电源为动力接受统一的标准信号0～10mA或4～20mA.DC，将此转为与输入信号相对应的上下位移，自动地操纵阀门，改变阀门的开启程度，从而达到对工业介质流量、压力、温度和液位等参数的自动调节。因而广泛应用于化工、石油、冶金、电站和轻纺等工业生产过程的自动调节和远程控制。ZAZP电动单套筒调节阀具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等。我厂在原有气动角形阀的基础上开发的一种新颖产品。调节阀适用于空气、水、蒸汽、各种腐蚀性介质、泥浆、油品等介质。

本系列产品有标准型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN1.6、4.0、6.4MPa；公称通径范围DN20～400。

一、ZAZP电动单套筒调节阀有以下特点

(1) 阀芯形状结构：主要根据所选择的流量特性和不平衡力等因素考虑。

(2) 耐磨损性：当流体介质是含有高浓度磨损性颗粒的悬浮液时，阀的内部材料要坚硬。

(3) 耐腐蚀性：由于介质具有腐蚀性，尽量选择结构简单阀门。

(4) 介质的温度、压力：当介质的温度、压力高且变化大时，应选用阀芯和阀座的材料受温度、压力变化小的阀门，当温度≥250℃时应加散热器。

(5) 防止闪蒸和空化：闪蒸和空化只产生在液体介质。在实际生产过程中，闪蒸和空化会形成振动和噪声，缩短阀门的使用寿命，因此在选择阀门时应防止阀门产生闪蒸和空化。

二、ZAZP电动单套筒调节阀主要零件材料

阀体、阀盖	HT200、ZG230～450、ZG1Cr18Ni9Ti
阀芯、阀座	1Cr18Ni9Ti、司钛莱合金堆焊
填料	聚四氟乙烯、柔性石墨、不锈钢波纹管
垫片	橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片
阀杆、推杆	2Cr13、1Cr18Ni9Ti
衬套	2Cr13

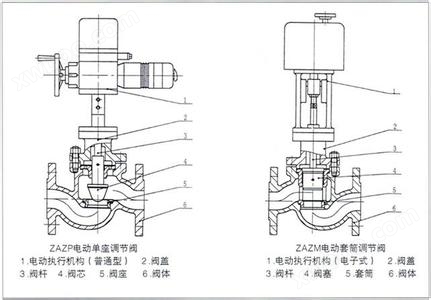

三、ZAZP/M电动单套筒调节阀示意图

四、ZAZP/M电动单套筒调节阀主要技术参数

公称通径DN(mm) (阀座直径dn)			20	20	20	20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数KV		直线	10	12	15	20
		等百分比	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690	1100	1760
额定行程L(mm)			1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630	1000	1600
公称压力PN(MPa)			1.6、4.0、6.4
固有流量特性			直线、等百分比
固有可调比R			50：1
允许泄漏量特性	单座		硬密封：Ⅳ级、软密封：Ⅵ
	套筒		硬密封：Ⅳ级、软密封：Ⅵ
工作温度(℃)			-20～220、-40～250、-40～450、160～450
信号范围(mA.DC)			0～10mA 、4～20mA
电源电压			220V、50Hz
作用方式			电开式、电关式

五、ZAZP/M电动单套筒调节阀外形尺寸

公称通径DN(mm)		20	25	32	40		50	65	80	100	125		150	200	250	300
法兰距离(L)	PN16	185	200	205	222		250	276	298	350	410		451	600	670	735
	PN40	190	205	210	230		255	285	310	355	425		460	615	685	750
	PN64	200	210	220	251		286	311	337	394	440		475	630	700	765
标准阀盖H1	PN16	673	698	720	723		740	850	866	884	1040		1065	1090	1256	1520
	PN40	673	698	720	723		740	850	866	919	1070		1085	1130	1336	1570
	PN64	680	710	738	743		765	875	890	928	1100		1145	1200	1376	1640
中温型阀盖H1	PN16	873	898	920	923		940	1100	1110	1134	1360		1385	1410	1606	1870
	PN40	883	908	930	933		950	1100	1110	1169	1390		1405	1450	1682	1920
	PN64	890	920	950	960		995	1120	1140	1178	1420		1465	1520	1726	1992
H2	PN16	53	58	68	73		80	90	98	108	123		140	168	203	230
	PN40	53	58	68	73		80	90	98	115	135		150	188	223	255
	PN64	63	68	75	83		88	100	105	125	148		170	203	235	265
B		460				530						630
法兰标准		GB：1.6、2.5、4.0、6.4 MPa ANSI：150、300、600Lb JIS：10K、20K、30K
