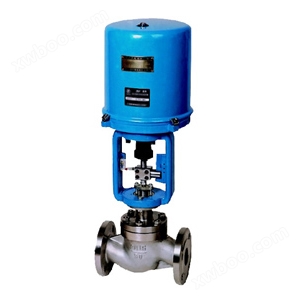

ZDLJP电动单座调节阀

简要描述：ZDLJP型电子式电动精小型单座调节阀是由3610L系列电子式电动执行机构和低流阻直通单座调节机构组成

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

ZDLJP型电子式电动精小型单座调节阀是由3610L系列电子式电动执行机构和低流阻直通单座调节机构组成。电动执行机构内有伺服系统、无需另配伺服放大器，有输入信号及电源即可控制运转，连线简单，阀体为直通单座无底盖上导向结构，阀芯为柱塞型结构，具有体积小、重量轻、流量大、调节精度高等特点，适用于流量大，泄漏量要求严格的场合。我厂在原有气动角形阀的基础上开发的一种新颖产品。ZDLJP电子式单座调节阀广泛应用于石油、化工、冶金、电站、采矿、制药、锅炉、烟草、酒店、建筑、纺织等领域。调节阀适用于空气、水、蒸汽、各种腐蚀性介质、泥浆、油品等介质。

一、ZDLJP电子式单座调节阀性能指标

项目			指标值
基本误差％			381L ±1.5； PSL±1.0
回差％			381L ±1.5； PSL±1.0
死区％			1.0
始终点偏差％	电开	始点	±2.5
		终点	±2.5
	电关	始点	±2.5
		终点	±2.5
可调范围			50：1
额定行程偏差％			2.5

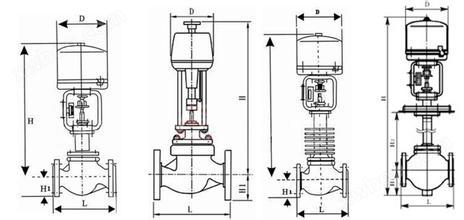

二、ZDLJP电子式单座调节阀示意图

三、ZDLJP电子式单座调节阀允许压差 MPa

公称通径(mm)			20									25			32			40			50			65			80			100			125			150			200			250			300
阀座直径(mm)			10		12		15		20		25			32			40			50			65			80			100			125			150			200			250			300
执行机构			允许压差△P（MPa）
配PSL	PSL202	6.4		6.4		6.4		4.90		3.14			1.92			1.23			0.78
	PSL204												4.31			2.76			1.76			1.04			0.69			0.44
	PSL208																					1.86			1.23			0.78			0.50			0.35			0.20
	PSL320																														1.26			0.87			0.49			0.32			0.22
配361L	381LSA-20	6.4		6.4		6.4		4.90		3.14			1.92			1.23			0.78
	381LSB-50												4.79			3.06			1.96			1.16			0.76			0.49
	381LSC-65																					1.51			0.99			0.64			0.41			0.28
	381LSC-99																														0.63			0.44			0.25			0.16			0.11

型号		速度mm/s	最大行程（mm）	型号	输出推力N	速度mm/s	最大行程（mm
381LSA-08 381LXA-08	800 800	4.2 4.2	30	PSL201	1000	0.4/1.2	50
381LSA-20 381LXA-20	2000 2000	2.1 2.1	30	PSL202	2000	0.4/1.2	50
381LSB-30 381LXB-30	3000 3000	3.5 3.5	60	PSL204	4500	0.4/1.2	50
381LSB-50 381LXB-50	5000 5000	1.7 1.7	60	PSL208	8000	1.0	50
381LSC-65	6500	2.8	100	PSL210	10000	1.0	50输出推力N
381LSC-99	10000	2.0	100	PSL312	12000	1.0	65
381LSC-160	16000	1.0	100	PSL325	25000	1.0	100
(信号线用屏蔽线) 防护等级：相当IP55 隔爆标志：ExdⅡBT4 带手柄				(信号线用屏蔽线) 防护等级：IP65 带手轮

四、ZDLJP电子式单座调节阀执行机构主要技术参数

材料代号		C（WCB）	P（304）	R（316）
主要零件	阀体、阀盖	WCB（ZG230-450）	ZG1Cr18Ni9Ti（304）	ZG1Cr18Ni12Mo2Ti（316）
	阀芯、阀座	1Cr18Ni9Ti（304）或司钛莱合金堆焊	1Cr18Ni9Ti（304）或司钛莱合金堆焊	1Cr18Ni12Mo2Ti(316)或司钛莱合金堆焊
	阀杆	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
	填料	V型聚四氟乙烯（F4）、柔性石墨、不锈钢波纹管
	垫片	增强聚四氟乙烯（F4）、不锈钢垫片、金属石墨缠绕垫片
	推杆、衬套	2Cr13
适用工况	适用介质	水蒸汽油品类气液体	硝酸碱类腐蚀性气液体	醋酸类等腐蚀性气液体
	常温型	-30～+250 F4：≤200℃	-40～+250 F4：≤200℃	-40～+250℃ F4：≤200℃
	高温型	-30～+450℃	-40～+500℃	-40～+500℃
	低温型		-40～-60℃、 -60～-100℃
