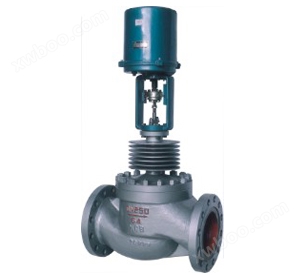

ZDLM防爆电动套筒调节阀

简要描述：一、ZDLM防爆电动套筒调节阀 ZDLM防爆电动套筒调节阀是一种压力平衡型调节阀，采用套筒导向，压力平衡型双密封面阀芯机构，配用多弹簧气动执行机构或电动执行机构

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

一、ZDLM防爆电动套筒调节阀

ZDLM防爆电动套筒调节阀是一种压力平衡型调节阀，采用套筒导向，压力平衡型双密封面阀芯机构，配用多弹簧气动执行机构或电动执行机构。流道呈S流线性，整体具有工作平衡、允许压差大、流量特性精确、噪音低等特点。特别适用于流量大，阀前后压差较大、泄露要求不搞的场合。本系列产品有常温型、高温型、低温型、调节切断型、波纹管密封型等多种形式。产品公称压力等级有PN1.6、4.0、6.4、10.0；阀体口径范围DN20-300，适用流体温度-196-+560℃范围内多种档次。泄露等级有Ⅳ级、Ⅴ级、Ⅵ级。流量特性有直线、等百分比特性。多种品种规格可供选择.ZDLM防爆电动套筒调节阀,由PS系列或3610系列直行程电动执行机构和低流阻直通单座阀组成。(也可配它品牌直行程执行机构)。电动执行机构为电子式一体化结构，内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。控制精度和性能比DKZ型有明显提高。套筒阀具有稳定性好，不易产生震动，噪音低，对温度敏感等特点，单密封型适用于泄漏要求较严，压差不大的干净介质场合。双密封型适用于泄漏要求不严，压差较大的干净介质场合。小孔节流型，可作低噪音阀使用。广泛应用于电力、冶金、化工、石油、环保、轻工、设备等行业。

二、ZDLM防爆电动套筒调节阀主要零件材料

1、ZDLM防爆电动套筒调节阀阀体

阀体	WCB	CF8	CF8M	CF3M
密封垫	PTFE/柔性石墨
套筒	WCB	CF8	CF8M	CF3M
阀芯	304	304	316	316L
阀盖	WCB	CF8	CF8M	CF3M
阀杆	304	304	316	316L
填料	PTFE/柔性石墨
弹簧	65Mn	304	316	316L
螺母	304	304	316	316L

2、ZDLM防爆电动套筒调节阀主要技术参数

公称通径DN（mm）		20	25	32		40	50	65		80	100	125		150	200	250		300
额定流量系数 (KV)	直线	6.9	11	17.6		27.5	44	69		110	176	275		440	690	1100		1760
	等百分比	6.3	10	16		25	40	63		100	160	250		400	630	1000		1600
额定行程L（mm）		16			25				40				60				100
公称压力PN（MPa）		1.6 2.5 4.0 6.4 10.0
执行机构型号	PSL	201/202			204				208				312				320
	3810L	3810LSA-08			3810LSA-20				3810LSB-30				3810LSB-50				3810LSC-65
固有流量特性		直线、等百分比
固有可调比		50：1
工作温度t（℃）		普通型：铸钢-40-250；铸不锈钢-60-250 散热型：铸钢-40-450；铸不锈钢-60-450
输入信号		0-10mADC、4-20mADC、220VAC（开关信号）
电源电压		220VAC 50Hz

三、ZDLM防爆电动套筒调节阀电动执行机构

1、电动执行机构主要性能参数

型号		额定输出力N		速度mm/s		技术参数
PSL	381L	PSL	381L	PSL	381L	PSL	381L
201	381LSA-08 361LXA-08	1000	800 800	0.25	4.2 4.2	电源：AC220V 50Hz 输入信号：DC4-20mA DC1-5V (信号线用屏蔽线) 输出信号：DC4～20mA 防护等级：IP67 带手轮	电源：AC220V 50Hz 输入信号：DC4-20mA DC1-5V (信号线用屏蔽线) 输出信号：DC4～20mA 防护等级：相当IP55 隔爆标志：ExdⅡBT4 带手柄
202	381LSA-20 381LXA-20	2000	2000 2000	0.50	2.1 2.1
204	381LSB-30 381LXB-30	4500	3000 3000	0.50	3.5 3.5
208	381LSB-50 381LXB-50	8000	5000 5000	1.00	1.7 1.7
312	381LSC-65	12000	6500	0.60	2.8
325	381LSC-99	25000	10000	1.0	2.0

2、主要性能指标

项目				指标值
基本误差％				配3810L±2.5；带定位器 ±1.0
回差％				配381L ±2.0；配PSL±1.0
死区％				1.0
始终点偏差％	电开	始点	±2.5
		终点	±2.5
	电关	始点	±2.5
		终点	±2.5
可调范围				50：1
额定行程偏差％				2.5
泄量量L/H				符合JB/T7387-94 IV级小于阀的额定容量×10-4

3、允许压差

公称通径(mm)		20					25		40			50		65		80		100		150			200		250		300
阀座直径(mm)		10	12	15	20	25		32		40	50		65		80		100		125		150	200		250		300
执行机构		允许压差△P（MPa）
配PSL	PSL202	6.4	6.4	6.4	4.90	3.14		1.92		1.23	0.78
	PSL204							4.31		2.76	1.76		1.04		0.69		0.44
	PSL208												1.86		1.23		0.78		0.50		0.35	0.20
	PSL320																		?1.26		0.87	0.49		0.32		0.22
配361L	381LSA-20	6.4	6.4	6.4	4.90	3.14		1.92		1.23	0.78
	381LSB-50							4.79		3.06	1.96		1.16		0.76		0.49
	381LSC-65												1.51		0.99		0.64		0.41		0.28
	381LSC-99																		0.63		0.44	0.25		0.16		0.11

注:实际配置需根据具体工艺参数确定。如果允许压差一清楚或最大工作压差超出列表范围，请与我们联系，采取适当方法可解决

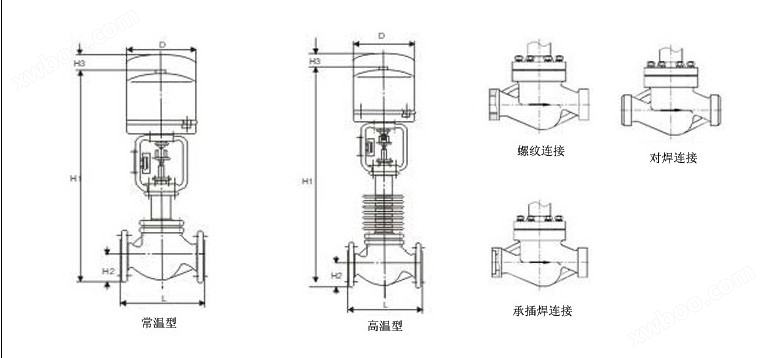

四、ZDLM防爆电动套筒调节阀结构图

五、ZDLM防爆电动套筒调节阀主要外型尺寸

电动调节阀 (电子式套筒调节阀) ZDLM

公称通径（DN）			20		25		32		40		50		65			80		100		125		150			200		250		300
结构长度（L）	PN16/25	185		200		205		222		250		276			298		350		410		451			600		670		735
	PN40	190		205		210		230		255		285			310		355		425		460			615		685		750
	PN64、100	200		210		220		251		286		311			337		394		440		475			630		700		765
常温型（H）	PN16/25	756		781		803		928		945		1260			1270		1294		1515		1540			1565		1816		2180
	PN40	766		791		813		938		955		1260			1270		1329		1545		1560			1605		1892		2130
	PN64/100	773		803		833		965		1000		1280			1300		1338		1575		1620			1675		1936		2202
高温型（H）	PN16/25	956		981		1003		1128		1145		1510			1520		1544		1835		1860			1885		2166		2530
	PN40	966		991		1013		1138		1155		1510			1520		1579		1865		1880			1925		2245		2480
	PN64/100	973		1003		1033		1165		1200		1530			1550		1588		1895		1940			1995		2286		2552
H1	PN16/25	53		58		68		73		80		90			98		108		123		140			168		203		230
	PN40	53		58		68		73		80		90			98		115		135		150			188		223		255
	PN64/100	63		68		75		83		88		100			105		125		148		170			203		235		265
H2			87						90
D			225											257									310
压力等级			GB：1.6、2.5、4.0、6.4、10.0MPa ANSI：150、300、600LB JIS：10、20、30、40K
执行机构			PSL系列、3810系列、DKJ或DKZ系列等

注：*本产品性能指标贯彻GB/T4213—92。
