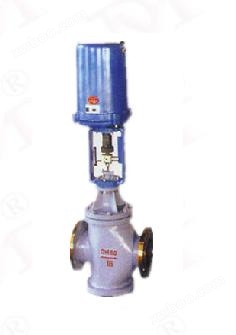

一、ZDLN型电子式电动双座调节阀概述

ZDLN型电子式电动双座调节阀选型讲解：ZDLN型电子式电动双座调节阀介绍:ZDLN电子式电动双座调节阀,由PS系列和3610系列直行程电动执行机构和低流阻直通单座阀组成。(也可配其它品牌直行程执行机构)。电动执行机构为电子式一体化结构，内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。控制精度和性能比DKZ型有明显提高。
双座阀不平衡力小、允许压差大、流通能力大等特点，适用于泄漏要求不严、压差较大的干净介质场合。广泛应用于电力、冶金、化工、石油、环保、轻工、设备等行业。

调节阀（control valve），又名控制阀，在工业自动化过程控制领域中，通过接受调节控制单元输出的控制信号，借助动力操作去改变介质流量、压力、温度、液位等工艺参数的最终控制元件。一般由执行机构和阀门组成。如果按行程特点，调节阀可分为直行程和角行程；按其所配执行机构使用的动力，可以分为气动调节阀、电动调节阀、液动调节阀三种；按其功能和特性分为线性特性，等百分比特性及抛物线特性三种。调节阀适用于空气、水、蒸汽、各种腐蚀性介质、泥浆、油品等介质。

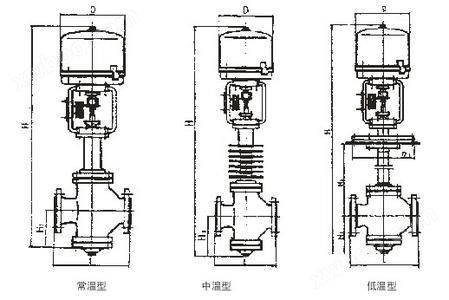

二、ZDLN型电子式电动双座调节阀示意图

三、ZDLN型电子式电动双座调节阀技术参数

公称通径mm			25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数kv			10	16	25	40	63	100	160	250	400	630	100	1600
公称压力(MPa)			1.6 4.0 6.4（常温）,4.0 6.4（中温）,0.6 4.0 6.4（低温）
行程(mm)			16		25		40			60			100
动作速度mm/s			2.1		3.5		1.7			3.4			2.0
配用电动执行机构型号			361LSA-20 361LXA-20		361LSB-30 361LXB-30		361LSB-50 361LXB-50			361LSC-65			361LSC-99
流量特性			直线，等百分比
介质温度℃			-20℃～+200、-40～+250（常温）　-40～+450（中温）　-250～-60（低温）
法兰尺寸			铸铁法兰按JB78-59，铸钢法兰按JB79-59
法兰型式			法兰密封型式按JB77-59，铸铁法兰按光滑式，铸钢法兰按凹式，低温按准糟式
阀体材质	公称压力 (MPa)	0.6	低温：-250℃～-60℃　ZG1r18Ni9Ti
		1.6	常温:-20℃～+200℃　Ht200
		4.0 6.4	常温:-40℃～+200℃ZG230-450、ZG1Cr18Ni9Ti
			中温:-40℃～-450℃ZG230-450、ZG1Cr18Ni9Ti
			低温:-250℃～-60℃ZG1Cr18Ni9Ti

四、ZDLN型电子式电动双座调节阀执行机构

型号	额定输出力N	速度mm/s	技术参数
361LSA-20 361LXA-20	2000 2000	2.1 2.1	电源：AC220V 50Hz 输入信号：DC4-20mA DC1-5V (信号线用屏蔽线) 输出开度信号：DC4～20mA 上盖防护等级：相当IP55 隔爆标志：ExdⅡBT4
361LSA-30 361LXA-30	3000 3000	3.5 3.5
361LSB-50 361LXB-50	5000 5000	1.7 1.7
361LSC-65	6500	2.8
361LSC-99	10000	2.0

五、ZDLN型电子式电动双座调节阀性能指标

项目			指标值
基本误差％			±2.5
回差％			2.5
死区％			1.0
始终点偏差％	电开	始点	±2.5
		终点	±2.5
	电关	始点	±2.5
		终点	±2.5
额定行程偏差％			2.5
允许泄量L/h			10-3×阀额定容量

六、ZDLN型电子式电动双座调节阀通径

公称通径	L			H1	H		D	重量（Kg）
	PN(MPa)				常温	中温		PN1.6 MPa	PN4.0,6.4MPa
	1.6	4.0	6.4		常温	中温		PN1.6 MPa	常温	中温
25	185	190	200	120	680	830	225	26	30	33
32	200	210	210	120	683	834	225	28	31	34
40	220	230	235	140	758	909	225	38	47	51
50	250	255	265	145	768	919	225	41	51	55
65	275	285	295	190	989	1152	225	61	80	88
80	300	310	320	210	1022	1185	225	77	100	110
100	350	355	370	220	1044	1207	225	96	120	131
125	410	425	440	270	1336	1548	310	160	195	244
150	450	460	475	280	1358	1570	310	205	249	269
200	500	560	570	320	1436	1648	310	275	402	435
250	640	660	670	450	1707	1947	310	485	605	665
300	720	735	750	465	1767	2008	310	635	755	825

公称通径	D	DN		H1	-100℃		-200℃		-250℃		重量（Kg）
公称通径	D	DN		H1	H2	H	H2	H	H2	H	重量（Kg）
25	225	270	290	102	500	1112	700	1312	900	1512	41
32	225	300	310	105	500	1118	700	1318	900	1518	44
40	225	310	340	127	500	1190	700	1390	900	1590	62
50	225	340	370	132	500	1200	700	1400	900	1600	67
65	225	380	410	171	600	1463	800	1663	1000	1863	100
80	225	410	440	188	600	1489	800	1689	1000	1889	112
100	225	470	500	200	600	1505	800	1705	1000	1905	143
125	310	550	590	250	700	1842	900	2042	1100	2242	229
150	310	600	640	260	700	1852	900	2052	1100	2252	296
200	310	720	760	300	700	1892	900	2092	1100	2292	471
