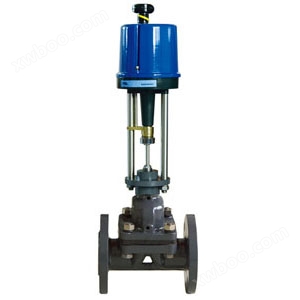

ZDSG直行程电动调节隔膜阀

简要描述：由于采用合理的阀芯和阀座接触面角度，所以该阀在关闭状态下没有泄漏现象；制造均流罩和阀芯的材料采用了优质不锈钢材料，即使在两相流动和节流状态下运行，汽蚀速度也是相当缓慢，这样就延长了阀门的使用寿命，噪声也很小

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

由于采用合理的阀芯和阀座接触面角度，所以该阀在关闭状态下没有泄漏现象；制造均流罩和阀芯的材料采用了优质不锈钢材料，即使在两相流动和节流状态下运行，汽蚀速度也是相当缓慢，这样就延长了阀门的使用寿命，噪声也很小。阀门设计均采用装拆简便的结构，当内部零件损坏，只要拆下阀盖螺帽，即可依次取出各个零件，随意调换任何零件，检修非常方便。

直行程电动调节隔膜阀具有结构简单、流路阻小、流通力较同口径的其它阀大，无泄漏，能用于高粘度及悬浮颗粒流体的调节，根据隔膜材料的不同（橡胶或聚四氟乙烯）适用于调节强碱、强腐蚀性介质。由隔膜阀配用PSL系列电动执行机构组成。电动执行机构内有伺服系统，无需另配服放大器，有输入控制信号（4-20MA或1-5VDC）及单相电源即可控制运转，实现对压力、流量、温度、液位等参数的调节。直行程电动调节隔膜阀具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等。我厂在原有气动角形阀的基础上开发的一种新颖产品。产品广泛应用于石油、化工、冶金、电站、采矿、制药、锅炉、烟草、酒店、建筑、纺织等领域。调节阀适用于空气、水、蒸汽、各种腐蚀性介质、泥浆、油品等介质。

一、 ZDSG直行程电动调节隔膜阀主要技术参数

执行机构：PSL智能型直行程执行机构、3810电动执行机构，详细资料请参阅对应执行机构
电源：220V±10%50Hz
防护等级：IP65基本误差：±1.0%
死区：≤±1.0%回差：≤±1.0%
阀体公称通径：25~100mm公称压力：1.0MPa

二、ZDSG直行程电动调节隔膜阀技术参数

公称通径（mm）	15	20	25	32	40	50	65	80	100
流量系数Kv	8	12	16	28	60	68	90	160	300
公称压力MPa	1.0
配用执行机构	PSL202			PSL 204		PSL 208		PSL 210
行程（mm）	10			16		25		40
允许压差MPa	1.0

☆阀体衬里和隔膜材料的组合

阀体材料	衬里材料	隔膜材料	使用温度	适用场合
铸铁	无	氯丁橡胶	0~+65℃	无腐蚀性介质，水及研磨剂；泥浆类介质
HT20-40	聚三氟氯乙烯	氟橡胶	-20~+150℃	强酸，强碱，强氧化剂和一般有机溶剂，不适用于泥浆介质
铸不锈钢 ZG1Cr18Ni9Ti	无	氟橡胶	-20~+200℃	一般酸、碱有机溶剂介质

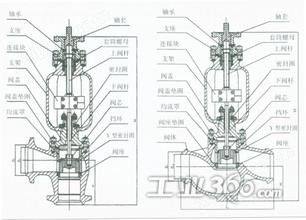

三、直行程电动调节隔膜阀结构示意图

四、直行程电动调节隔膜阀外形尺寸

公称通径（mm）	H1（mm）	L（mm）	H（mm）	重量（Kg）
15	47.5	140	578	15.5
20	52.5	145	578	16.5
25	57.5	155	578	17.5
32	67.5	165	587	22
40	72.5	190	602	24
50	80	210	642	31
65	90	240	650	54
80	97.5	270	655	59
100	107.5	335	737	73

五、直行程电动调节隔膜阀型号编制说明

Z	D	S	G	40	P	G
自控阀门	执行机构类型：	位移特征：	阀门结构：	公称压力：	阀体材质：	温度类型：
	D：表示PS系列	S：表示直行程	表示隔膜阀	6：表示0.6MP	C：表示碳钢	G：表示中温型常温省略
	R：表示3810系列			10：表示1.0MP	P：表示不锈钢铸铁省略

需要查看更多的产品资料，或要求高质量印刷样本，请联系我们
