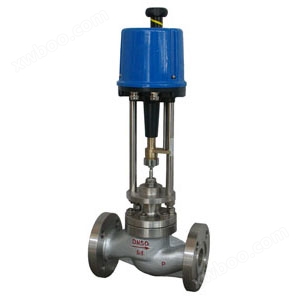

ZDSP-N电动单(双)座调节阀

简要描述：ZDSP(N)电动单(双)座调节阀配用德国进口PS系列等直行程电动执行机构，无需另配伺服放大器，有输入控制信号（4－20mADC或1－5VDC）及单相电源即可控制运转，实现对压力、流量、温度、液位等参数的调节，具有体积小，重量轻、连线简单、泄漏量少的优点，但抗不平衡力较小，故阀门前后的工作压差不宜过高

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

ZDSP(N)电动单(双)座调节阀配用德国进口PS系列等直行程电动执行机构，无需另配伺服放大器，有输入控制信号（4－20mADC或1－5VDC）及单相电源即可控制运转，实现对压力、流量、温度、液位等参数的调节，具有体积小，重量轻、连线简单、泄漏量少的优点，但抗不平衡力较小，故阀门前后的工作压差不宜过高。它们能广泛应用于电力、冶金、石油、化工、轻工环保等行业的工业过程自动控制系统中。我厂在原有气动角形阀的基础上开发的一种新颖产品。产品广泛应用于石油、化工、冶金、电站、采矿、制药、锅炉、烟草、酒店、建筑、纺织等领域。调节阀适用于空气、水、蒸汽、各种腐蚀性介质、泥浆、油品等介质。ZDSP(N)电动单(双)座调节阀由于采用合理的阀芯和阀座接触面角度，所以该阀在关闭状态下没有泄漏现象；制造均流罩和阀芯的材料采用了优质不锈钢材料，即使在两相流动和节流状态下运行，汽蚀速度也是相当缓慢，这样就延长了阀门的使用寿命，噪声也很小。阀门设计均采用装拆简便的结构，当内部零件损坏，只要拆下阀盖螺帽，即可依次取出各个零件，随意调换任何零件，检修非常方便。

一、ZDSP(N)电动单(双)座调节阀阀体

形式：直通铸造阀

公称通径：20－300mm

公称压力：PN1.6 4.0 6.4MPa

连接形式：法兰式按JB78－59 JB79－59

材料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti

二、ZDSP(N)电动单(双)座调节阀上阀盖

常温型：-20℃－+200℃

散热型：-40℃－+450℃

压盖形式：螺栓压紧式

填料：V型聚四氟乙烯填料、柔性石墨、不锈钢波纹管

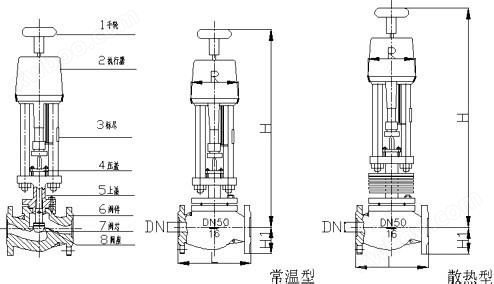

三、ZDSP(N)电动单(双)座调节阀示意图

四、ZDSP(N)电动单(双)座调节阀安装尺寸和重量（ZDSP）

公称通径DN（mm）	L(mm)			H1mm	H(mm)		Rmm	重量(kg)
	PN(PMa)				常温	中温		1.6MPa	4.0 6.4Mpa
	1.6	4.0	6.4		常温	中温		1.6MPa	常温	中温
G3/4	120			32	633	720	176	8	9	11
20	180	185	190	95	710	861	176	10	14	17
25	185	190	205	112	736	887	176	12	16	19
32	200	210	220	118	748	899	176	14	26	30
40	220	230	240	129	780	922	176	20	30	34
50	250	255	265	144	801	952	176	20	30	34
65	275	285	295	178	910	1061	176	49	54	64
80	305	310	325	191	926	1077	176	49	54	64
100	350	355	370	195	934	1085	176	62	72	83
125	410	425	440	245	1117	1332	176	83	96	110
150	450	460	475	255	1133	1348	225	116	134	154
200	550	560	570	290	1216	1431	225	171	204	234
250	670	740	750
300	770	805	820

五、ZDSP(N)电动单(双)座调节阀安装尺寸和重量（ZDSN）

公称通径DN（mm）	L(mm)			H1mm	H(mm)		Rmm	重量(kg)
	PN(MPa)				常温	常温		1.6MPa	4.0 6.4Mpa
	1.6	4.0	6.4		常温	常温		1.6MPa	常温	中温
25	185	190	205	117	746	897	176	14	18	21
32	200	210	220	120	752	903	176	16	19	22
40	220	230	240	139	791	942	176	18	28	32
50	250	255	265	144	801	952	176	22	32	36
65	275	285	295	188	930	1081	176	53	57	65
80	305	310	325	208	960	1111	176	62	67	77
100	350	355	370	220	984	1135	176	86	97	108
125	410	425	440	270	1167	1382	225	98	118	135
150	450	460	475	280	1187	1402	225	160	178	198
200	550	560	570	320	1271	1486	225	294	328	358
250	670	740	750	440	1510	1725	225
300	770	805	820	502	1634	1849	225

六、ZDSP(N)电动单(双)座调节阀型号编制说明

Z	D	S	P	40	P	G
自控阀门	执行机构类型：	位移特征：	阀门结构：	公称压力：	阀体材质：	温度类型：
	D：表示PS系列	S：表示直行程	P：表示单座	16：表示1.6MP	C：表示碳钢	G：表示中温型常温省略
	R：表示3810系列		N：表示双座	40：表示4.0MP	P：表示不锈钢铸铁省略
	H：表示DKZ系列			64：表示6.4MP
	C：表示ZAZ系列
