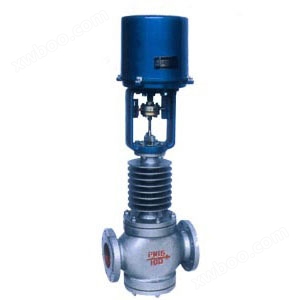

一、ZRSM电动套筒调节阀概述
ZRSM型电动套筒调节阀是由3810L系列电子式电动执行机构和套筒调节阀组成，电动执行机构内有伺服系统，无须另配伺服放大器，电子式控制单元被设计成匣子形式，并用树脂浇铸驱动量反馈检测采用高性能导电塑料电位器，是具有1/250分辨能力的高可靠性产品，连线极为简单，只需配DC4~20mA或DC1~5V输入信号AC单相电源线即可控制运转，调节机构采用平衡式阀塞结构，具有阀稳定性好，不易震动，噪音低，对温度敏感性小，允许使用压差较大特点。使用于流量大，泄漏量要求不严格的场合。电子式电动套筒调节阀具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等。我厂在原有气动角形阀的基础上开发的一种新颖产品。产品广泛应用于石油、化工、冶金、电站、采矿、制药、锅炉、烟草、酒店、建筑、纺织等领域。调节阀适用于空气、水、蒸汽、各种腐蚀性介质、泥浆、油品等介质。

二、ZRSM型电动套筒调节阀性能参数

1、电子式电动套筒调节阀阀体

阀体形式	直通铸造球型阀
公称通径	DN20～300mm
公称压力	PN1.6、2.5、4.0、6.4、10.0
法兰标准	GB/T9113、 JB/T79、HG20594及其他标准
连接形式	法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内)
阀盖形式	标准型-17～+250℃、高温型+250～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃
压盖型式	螺栓压紧式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
阀体材料	铸钢(WCB)、不锈钢(CF8、CF8M、CF3、CF3M)、铬钼钢、铸钢衬四氟(WCB+F46)

2、电子式电动套筒调节阀阀内件

阀芯形式	套筒压力平衡式阀芯
流量特性	线性、等百分比
阀芯材料	不锈钢 (304、304L、316、316L)

3、电子式电动套筒调节阀执行器

执行器型号	3810L系列、PSL系列、DKZ系列及进口执行器
主要技术参数	电源电压：220V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
	防护等级：相当IP55、隔爆标志：ExdⅡBT4、手操功能：手柄
	环境温度：-25～+70℃、环境湿度：≤95%

三、电子式电动套筒调节阀性能指标

项目			指标值
基本误差%			配3810L±2.0；配PSL±1.0
回差%			配381L ±2.0；配PSL±1.0
死区%			1.0
始终点偏差%	电开	始点±2.5	终点±2.5
	电开	始点±2.5	终点±2.5
	电关	始点	±2.5
	电关	终点	±2.5
额定行程偏差%			≤2.5
泄露量L/h			0.01%×阀额定容量
可调范围R			50：1

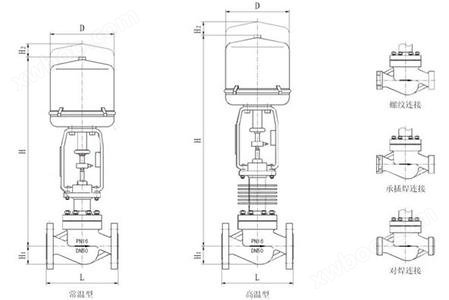

四、电子式电动套筒调节阀示意图

五、电动套筒调节阀额定流量系数Kv、允许压差

公称通径DN		20	25	32	40	50	65	80	100	125	150	200
阀座直径 dN		20	25	32	40	50	65	80	100	125	150	200
额定流量系数KV	直线	6.9	11	17.6	27.5	44	69	110	176	275	440	630
额定流量系数KV	等百分	6.3	10	16	25	40	63	100	160	250	360	570
额定行程		16			25		40			60
允许压差(MPa)		3.2	3.0	2.0	1.8	1.5	1.4	1.0	0,7	0.6	0.5	0.3

六、电子式电动套筒调节阀型号编制说明

Z	D	S	M	16	P	G
自控阀门	执行机构类型：	位移特征：	阀门结构形式：	公称压力：	阀体材质：	温度类型：
	D：表示PS系列	S：表示直程	M ：表示套筒阀	16：表示1.6MP	C：表示碳钢	G：表示中温型温省略
	R：表示3810系列			40：表示4.0MP	P：表示不锈钢铸铁省略
	H：表示DKZ系列			64：表示6.4MP	铸铁省略
	C：表示ZAZ系列
