一、HTN减温水调节阀概述

HTN减温水调节阀是一种防空化的多级节流调节阀，也叫高压差调节阀，这是一种结构新颖的我国专利产品。该阀主要用于≤60万KW机组发电厂，控制锅炉主蒸气和再热蒸汽的喷水减温水的流量，也可应用在石油、化工工业控制高压液体的流量。

二、HTN减温水调节阀具有以下几个优点

1、流体逐级降压，流体方向不断改变，增加流动阻力，控制流动速度，防止空化破坏，阀内允许压差15MPa。

2、多级节流：大流量时4级节流，小流量时5 级节流，减少流动冲刷磨蚀。

3、节流面与密封面分开，阀芯和阀芯套表面硬化处理，硬度达到HRC70左右，关闭严密，寿命

长。

4、阀芯表面开有大缺口，流体含有2～3mm 焊渣等固体颗粒，阀芯也不会卡死，动作灵活。

5、流量调节特性好，调整范围大（约60～70%）。

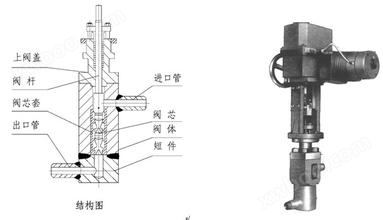

三、HTN减温水调节阀结构图

四、HTN减温水调节阀主要技术参数和性能

HTN减温水调节阀阀体

型式铸造角型或“Z”型阀体

公称通径25、32、40、50、80mm

公称压力ANSI 1500、2500 或PN25、32MPa

连接形式焊接式

材料20#锻钢或不锈钢

上阀盖常温式≤350℃

流体方向上侧进，底侧出或上侧进底出

HTN减温水调节阀阀内组件

阀芯型式防空化多级节流阀芯

流量特性等百分比特性

阀座设置在阀芯套上

阀芯材料9Cr18MoV 或其他不锈钢材料套筒材料9Cr18MoV 或其他不锈钢材料

填料因科镍合金丝增强石墨填料

HTN减温水调节阀执行机构

HA 或VP 气动执行机构或电动执行机构

膜片材料HA 气动执行机构为乙丙橡胶夹尼龙

弹簧范围0.02～0.10 0.08～0.24MPa

供气压力0.14 0.16 0.28 0.40MPa

气源接头Rc 1/4

环境温度-30℃～+70℃

输入信号0～10mADC 或4～20mADC（电动执行机构）

阀作用型式气——开式

附件定位器、手轮机构、阀位传送器等

性能

泄漏量符合ANSI B16.104 Ⅳ级，小于额定Cv 的0.01%

备注：上述性能是指带HA 执行机构的性能。
