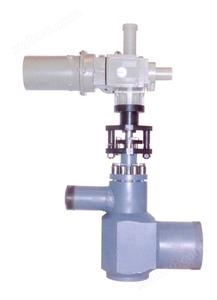

STA电动高压旁路调节阀

简要描述：一、STA电动高压旁路调节阀概述工业企业中有许多工况要求将高一级蒸汽压力和温度参数的蒸汽降低到低一级压力和温度参数的蒸汽，来满足不同工况的要求

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

一、STA电动高压旁路调节阀概述

工业企业中有许多工况要求将高一级蒸汽压力和温度参数的蒸汽降低到低一级压力和温度参数的蒸汽，来满足不同工况的要求。如电力企业汽轮机系统就装有高压旁路系统，它的作用是当机组在启动时，再热锅炉开始产生的蒸汽不能进入到汽轮机内部，而是通过高压旁路系统回到锅炉再热器进口来保护锅炉的再热器系统，不必向空排汽和由此而引起的噪音及造成汽水损失。同样汽轮机组发生故障时也可开出高压旁路系统而使锅炉机组继续运行等待汽轮机组故障排除后立即投入正常运行。因此，高压旁路系统被广泛应用于电力、石油、化工等行业的热力设备或系统中，增加了机组启停的灵活性，减少了汽水损失，符合当前节能减排的政策；消除了因向空排汽所产生的噪音，也符合环保的要求。

二、STA电动高压旁路调节阀应用

STA高压旁路调节阀工作条件很差，一般都在节流状态下运行，温差应力很大，节流的汽蚀现象严重，阀门极易损坏。由此可见，设计制造出性能优越、耐汽蚀、强度高、噪声低、结构简单可靠的高压旁路阀非常重要。我公司针对上述工况要求，对高压旁路阀结构设计和材料选择等方面进行了优化，设计出新型的高压旁路阀。其特点是节流元件采用了多孔套筒结构，与阀芯构成节流元件；在阀芯后布置降压孔板；蒸汽出口设计成缩放口；减温水由外部引入阀体后，通过多孔管喷出，与高温蒸汽直接混合来降低蒸汽温度；采用这些结构后，使运行中汽蚀量大为减轻，延长了高压旁路阀的使用寿命；阀座设计成可拆卸结构，拆装方便，便于检修；阀座密封面采用斜面结构，设计合理，使调整门密封面的密封达到很好效果。适用于300、600、1000MW再热机组汽轮机的高压旁路系统。

三、电动高压旁路调节阀主要技术参数

公称通径DN（mm）	250		350		400
公称压力PN (MPa)	32		32		32
工况	标准	强度	标准	强度	标准	强度
一次蒸汽压力(MPa)	26.25	29.3	26.25	29.3	26.25	29.3
二次蒸汽压力(MPa)	6.4	7.5	6.4	7.5	6.4	7.75
最大允许压降(MPa)	19.9	21.8	19.9	21.8	19.9	21.8
一次蒸汽温度（℃）	600	610	600	610	600	610
二次蒸汽温度（℃）	378	528	378	528	378	528
额定流量系数　Cv	190		360		413
流量特性	线性
保证运行噪音等级dB(A)	85
旁路型式（进出方向）	角阀
快开/关时间（S）	2-5
常速时间（S）	＜10~34
节流装置	2级可控2级不可控
连接形式	焊接
配用执行机抅	电动、气动、液压
减温水压力(MPa)	32~42		32~42		32~42
减温水温度（℃）	100~350		100~350		100~350
行程L （mm）	150~250		150~250		150~250
