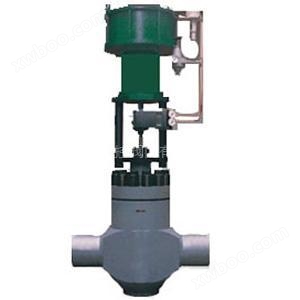

STB锅炉给水调节阀

简要描述：一、STB锅炉给水调节阀概述 STB锅炉给水调节阀是一种新颖的压力平衡套筒结构高压差调节阀

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

一、STB锅炉给水调节阀概述

STB锅炉给水调节阀是一种新颖的压力平衡套筒结构高压差调节阀。阀内组件的套筒和阀芯是一种多孔和串级的混合结构，流体先经过套筒窗口进行第一级节流，再经过三级连续串级节流，允许压差大，密封性好，流体通道呈S流线型，流量大，调节阀动态稳定性好。

该阀是火力发电厂锅炉给水系统的重要调节阀之一，也可适用于石油化工等其他工业的自动控制系统控制高压差流体，可配电动执行机构和气动执行机构。

STB锅炉给水调节阀优点

1、阀内组件结构新颖，采用套筒节流，有效控制流速在30m/s左右。

2、节流面与阀座密封面分开，有效保护密封面，密封性能优良，使用寿命长。

3、阀内组件采用高强度不锈钢制造，零件表面经过硬化处理，硬度可达到HRC70左右，抗冲刷能力强。

4、阀芯采用压力平衡式结构，减少流体作用在阀芯上的不平衡力。

二、STB锅炉给水调节阀技术参数和性能

公称通径	50	80	100	150	200	250	300
KV值	27		78	135	198
行程mm	25	38	38	50	75	100	100

三、STB锅炉给水调节阀外形尺寸

公称通径DN	B	T	H	管道规格
50	385	258		76*10
80
100	310	750	190	133*16
125	390	895	225	168*22
150	727	985		194*25
200	390			273*36

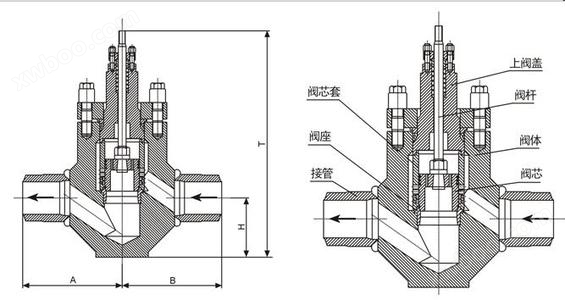

四、STB锅炉给水调节阀结构图

五、STB锅炉给水调节阀阀体

形式锻造直通式

公称通径DN50,80,100,150,200,250,300

公称压力PN25,32Mpa

连接形式BW焊接形式

材料20#锻钢

工作温度小于420度

压盖形式螺栓压紧式

填料高温石墨编织填料

阀内组件

阀芯形式压力平衡串级式

流量特性等百分比特性

套筒形式分离式

材料特种不锈钢表面硬化处理

执行机构

形式气动活塞执行机构或电动执行机构

环境温度-30-70度

作用形式气-关式或电—关式

附件定位器，手轮机构，行程开关，电磁阀，阀位传送器等
