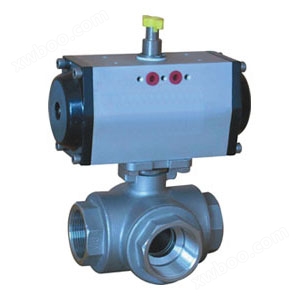

L(T)型气动三通球阀

简要描述：L（T）型气动球阀是由气动执行机构和三通阀组成，是一种旋转类切断调节阀门，具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

L（T）型气动球阀是由气动执行机构和三通阀组成，是一种旋转类切断调节阀门，具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等。我厂在原有气动角形阀的基础上开发的一种新颖产品。气动三通球阀广泛应用于石油、化工、冶金、电站、采矿、制药、锅炉、烟草、酒店、建筑、纺织等领域。调节阀适用于空气、水、蒸汽、各种腐蚀性介质、泥浆、油品等介质的管道自动化控制中。由于采用合理的阀芯和阀座接触面角度，所以气动三通球阀在关闭状态下没有泄漏现象；制造均流罩和阀芯的材料采用了优质不锈钢材料，即使在两相流动和节流状态下运行，汽蚀速度也是相当缓慢，这样就延长了阀门的使用寿命，噪声也很小。阀门设计均采用装拆简便的结构，当内部零件损坏，只要拆下阀盖螺帽，即可依次取出各个零件，随意调换任何零件，检修非常方便。

一、L(T)型气动三通球阀特点

1．耐腐蚀：阀体内腔、阀芯、阀座、阀杆均316不锈钢，能耐酸、碱，耐强腐蚀。

2．密封性能好：采用聚四乙烯材质的波纹管和填料双重密封，确保无渗漏。

3．泄漏量小：由于阀芯、阀座是软密封，故泄漏量低于国家IV级标准。

4．采用轻小型多弹簧执行机构，体积小，重量轻，调节精度

二、L(T)型气动三通球阀主要性能范围

公称压力 PN(MPa)	试验压力
	壳体	高压液密封	低压液密封
1.6	2.4	1.76	0.6
2.5	3.75	2.75
4.0	6.0	4.4
CLASS150	3.0	2.2
适用工况	适用介质			水、油品、气等非腐蚀介质和酸碱腐蚀介质
	适用温度			-28～350℃
应用规范	连接法兰			JB79-59 GB9113、 HG20592-97、ANSI B16.5
	检验试验			JB/T 9092-99 、API598

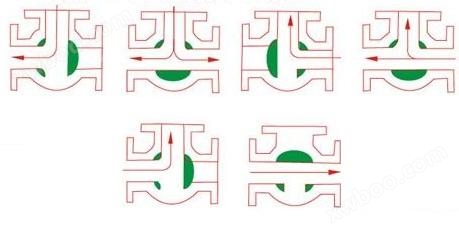

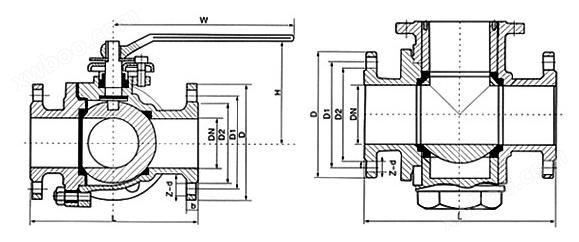

三、L(T)型气动三通球阀示意图

四、L(T)型气动三通球阀主要零件材料

零件名称	材质
零件名称	GB	ASTM
阀体、阀盖	WCB	A216-WCB
密封圈	PTFE、对位聚苯	PTFE、对位聚苯
球体	1Cr18Ni9Ti	SS 304
阀座、阀杆	2Cr13	A246-416
双头螺栓	35CrMoA	A193-B7
