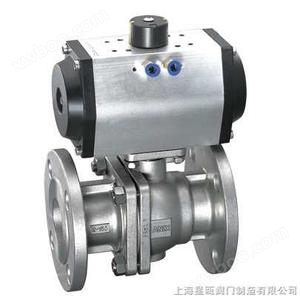

Q641F气动调节球阀

简要描述：Q641F气动调节球阀有角行程气动执行机构和浮动式球阀组成，具有外形美观，坚固耐用等特点，广泛应用于石油、化工、冶金、电力、轻纺等生产过程中的自动化控制系统中

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

Q641F气动调节球阀有角行程气动执行机构和浮动式球阀组成，具有外形美观，坚固耐用等特点，广泛应用于石油、化工、冶金、电力、轻纺等生产过程中的自动化控制系统中。主要用于截断或接通管路中的介质，亦可用用于流体的调节与控制。气动调节球阀具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等。我厂在原有气动角形阀的基础上开发的一种新颖产品。调节阀适用于空气、水、蒸汽、各种腐蚀性介质、泥浆、油品等介质。

一、 Q641F气动调节球阀特点

1、气动调节球阀流体阻力小、球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。

2、气动调节球阀止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。

3、气动调节球阀阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增高而增大。

4、气动调节球阀阀杆密封可靠，由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。

5、气动调节球阀由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故球阀的使用寿命长。

6、气动调节球阀下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。

7、气动球阀防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出。

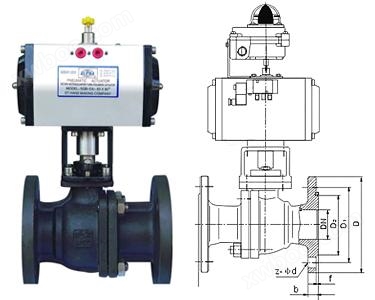

二、Q 641F气动调节球阀示意图

三、 Q641F气动调节球阀

公称通径DN(mm)	DN15～DN400
公称压力	1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K
适用介质	水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等
介质温度	-40～ 180℃ -40～ 350℃
泄漏量	0 符合ANSIB16.104 5级标准
球体转角	90°
阀体材制质	A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M
阀座材料	聚四氟乙烯(常温)、特制PPL(高温)
防爆级组	dⅡBT4(d2c4)(可供普通型、防爆型二种规格)
电磁阀电源	220VAC、24VDC
气源压力 MPa	0.4～0.7MPa
固有可调比 R	100:1
可选附件	电磁阀、回讯器、空气过滤减压阀、定位器、手动机构

四、Q641F气动调节球阀流量特性Kv值:

公称通径 (DN)	不同开度角下的Kv值
公称通径 (DN)	10°	20°	30°	40°	50°	60°	70°	80°	90°
50	2	4	9	17	32	60	97	151	215
80	6	11	22	44	83	155	250	389	550
100	9	18	34	71	133	248	398	620	890
150	20	40	80	160	300	560	900	1400	2000
200	36	72	143	286	737	1002	1611	2506	3580
250	57	113	226	453	848	1582	2253	3955	5650
300	81	163	325	651	1220	2278	3661	5695	8100
350	110	221	443	885	1750	3541	5311	7967	10950
400	150	303	605	1113	2424	4850	7275	10910	1530
