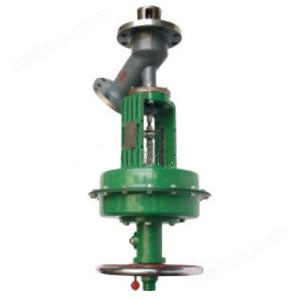

ZHYQ气动罐底调节阀

简要描述：ZHYQ气动罐底调节阀慨述 ZHYQ气动罐底调节阀是一种特殊结构型式的单座调节阀，阀体成Y形，阀体流路流畅，流量大，压降损失小，阀座泄漏量符合ANSIB1G.104标准，调节阀配用HA多弹簧式薄膜执行机构，其结构紧凑；输出力大，该阀最适宜控制容易沉积或含有颗粒的流体

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

ZHYQ气动罐底调节阀慨述
ZHYQ气动罐底调节阀是一种特殊结构型式的单座调节阀，阀体成Y形，阀体流路流畅，流量大，压降损失小，阀座泄漏量符合ANSIB1G.104标准，调节阀配用HA多弹簧式薄膜执行机构，其结构紧凑；输出力大，该阀最适宜控制容易沉积或含有颗粒的流体。ZHYQ气动罐底调节阀具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等。我厂在原有气动角形阀的基础上开发的一种新颖产品。产品广泛应用于石油、化工、冶金、电站、采矿、制药、锅炉、烟草、酒店、建筑、纺织等领域。调节阀适用于空气、水、蒸汽、各种腐蚀性介质、泥浆、油品等介质。

一、ZHYQ气动罐底调节阀主要零件材料

阀体: ZG230～450、ZG1Cr18Ni9Ti、ZG1Cr17Ni12Mo2
阀芯：0Cr17Ni12Mo2、司钛莱合金堆焊阀座：聚四氟乙烯
阀杆、推杆：2Cr13、1Cr18Ni9Ti
波纹膜片：丁腈橡胶夹增强涤纶织物
膜盖：A3
弹簧：60Si2Mn
填料：聚四氟乙烯、柔性石墨、不锈钢波纹管
垫片：橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片

二、ZHYQ气动罐底调节阀主要技术参数

公称通径 DN(mm)	25	40	50	65	80	100	150
阀座直径 dN(mm)	40	50	80	80	100	150	200
额定流量系数Kv	14	35	55	95	135	220	720
额定行程(mm)	25		40		50		75
信号范围Pr(KPa)	20～100、40～200、80～240、段幅：20～60、60～100
气源压力Ps(MPa)	0.14～0.4
固有流量特性	快开式
允许泄漏量	硬阀座：10-4×阀额定容量、软阀座：10-7×阀额定容量
公称压力PN(MPa)	1.6、4.0、6.4
