一、ZHA(B)S型气动薄膜角形调节阀概述

ZH（A/B）S－64型气动薄膜角形调节阀是我厂在原有气动角形阀的基础上开发的一种新颖产品，它既保持了原有角形阀动作可靠，流路阻力小的优点，又满足了体轻，形小的外观要求，广泛地应用在化工、石油、电站、轻工、纺织、冶金管工业生产的自动控制中。具有有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。公司具有雄厚技术实力和丰富的阀门制造经验,拥有一支追求卓越,不断创新的优秀团队,专心致力于工业阀门的研发与制造。公司加工设备先进,检测手段齐全,具有严格的品质管理和质量保证体系,所有产品都建有可追溯性,完整的质量档案,为完善的售后服务提供坚实的基础。

二、ZHA(B)S型气动薄膜角形调节阀结构原理:

ZH（A/B）S－64型气动薄膜角形调节阀由ZH（A/B）型气动薄膜多弹簧执行机构和VS－64型角形阀组成。

三、ZHA(B)S型气动薄膜角形调节阀工作原理:

当气动信号压力输入执行机构的膜室后，此压力作用在膜片上产生推力，该力压缩弹簧，并使推杆移动而带动阀杆使阀芯上、下动作，改变阀芯与阀座间的节流面积，从而达到调节介质流量之目的。当膜室推动与弹簧被压缩后产生的反力相平衡时，使阀芯稳定在某个行程上，阀芯行程的改变与输入信号压力的变化成比例关系。

三、ZHA(B)S型气动薄膜角形调节阀产品特点:

阀为角形、单座、上导向结构型式。其流路简单阻力小，适用于高粘度、含有悬浮物和颗粒状物质流体的调节。阀内只有一个阀座，具有泄漏量小的优点。但不平衡力较大，随着公称通径的增大，阀的不平衡力亦增大，因而当阀的工作压差较高、公称通径较大时应配带阀门定位器。执行机构为多弹簧式、体积小、重量轻、推杆与阀杆连接采用开缝螺母，便于装拆和维修。

ZH（A/B）S－64型气动薄膜角形调节阀按其作用方式可分为气关式和气开式两种。

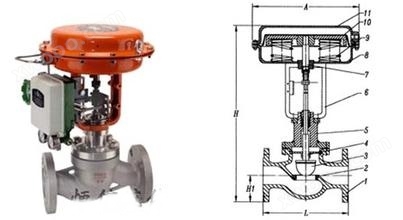

四、ZHA(B)S型气动薄膜角形调节阀示意图:

五、ZHA(B)S型气动薄膜角形调节阀主要技术指标：

公称通径DN（mm）		额定流量系数KV	固有流量特性	执行机构型号	膜片有效面积（㎝2）	额定行程（mm）	弹簧压力范围（KPａ）	外形尺寸（mm）
								ΦA	L	H2	H1
											热片	常温
20	10	1.6	直线；百分比		350	10	20－100 40－200 80－240	285	100	248		273
	12	2.5
	15	4.0
	20	6.3
25		10		ZH（A/B）－22	350	16			115	270		273
32		16							130	287
40		25		ZH（A/B）－23	350	25			130	300		300
50		40							150	328
65		63		ZH（A/B）－34	560	40		360	170	384		390
80		100							190	406
100		160							215	441
125		250		ZH（A/B）－45	900	60		470	250	512		523
150		400							275	552
200		630							325	634
