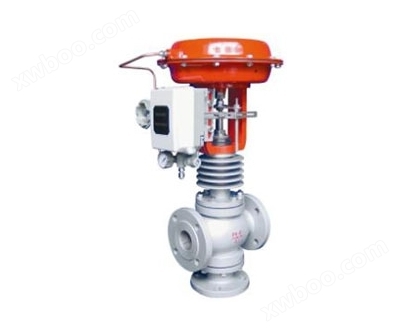

ZMAQ-X型气动薄膜三通调节阀

简要描述：一、ZMAQ/X气动薄膜三通合(分)流调节阀产品概述 ZMAQ/X型气动薄膜三通合流、分流调节阀一般用于精确的控制气流以及液体使得保持一定的数值，适合于把一种流体通过三通阀分成二路流出或是把两种流体经三通阀合并成一种流体的场合

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

一、ZMAQ/X气动薄膜三通合(分)流调节阀产品概述

ZMAQ/X型气动薄膜三通合流、分流调节阀一般用于精确的控制气流以及液体使得保持一定的数值，适合于把一种流体通过三通阀分成二路流出或是把两种流体经三通阀合并成一种流体的场合。气动薄膜三通合(分)流调节阀有着三通式分合的两种特性，可以使用温度最低时零下60度，最高温度高达450度具有超高的耐热性质。该阀采用圆筒型薄壁窗口形阀芯导向，不同于柱塞形阀芯的衬套导向。配用多弹簧执行机构，具有结构简单、重量轻、体积小、拆装方便等优点。泄漏量标准为Ⅳ级。流量特性有直线、抛物线两种。

二、ZMAQ/X气动薄膜三通合(分)流调节阀主要零件材料

阀体、阀盖	HT200、ZG230～450、ZG1Cr18Ni9Ti
阀芯、阀座	1Cr18Ni9Ti
波纹膜片	丁腈橡胶夹增强涤纶织物
填料	聚四氟乙烯、柔性石墨
弹簧	60Si2Mn
膜盖	A3
推杆、阀杆	2Cr13、1Cr18Ni9Ti
衬套	2Cr13
垫片	橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片

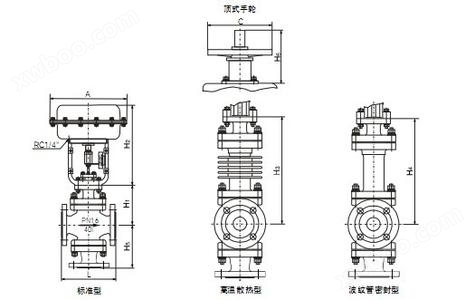

三、ZMAQ/X气动薄膜三通合(分)流调节阀结构图

三、ZMAQ/X气动薄膜三通合(分)流调节阀主要技术参数

公称通径DN（mm）		25	32		40		50		65	80	100		125	150	200	250	300
额定流量系数KV	合流	8.5	13		21		34		53	85	135		210	340	535	800	1280
	分流	-	-		-		-		-	85	135		210	340	535	800	1280
额定行程L(mm)		16			25				40				60			100
膜片有效面积Ae(cm2)		280			400				600				1000			1600
公称压力PN(Mpa)		1.6、4.0、6.4
固有流量特性		直线、抛物线
固有可调比R		30：1
工作温度t(℃)		普通型：铸铁：-20～200、铸钢：-40～250、铸不锈钢：-60～250 散热型：铸钢：-40～450、铸不锈钢：-60～450
两种介质温度差t(℃)		铸铁≤150、铸钢和铸不锈钢≤200
信号范围Pr(Kpa)		20～100、40～200、80～240、段幅：20～60、60～100
气源压力Ps(Mpa)		0.14～0.4
允许泄漏量1/h		10-4×阀额定容量
允许压差△P(Mpa)		0.86		0.75		0.48		0.31	0.27	0.18		0.11	0.12	0.09	0.05	0.04	0.02

四、ZMAQ/X气动薄膜三通合(分)流调节阀主要外形尺寸及连接尺寸

公称通径DN				25	32	40	50	65	80	100	125	150	200	250	300
法兰距离(L)		PN16		185	200	220	250	275	300	350	410	450	550	670	770
		PN40		190	200	220	255	285	310	360	430	465	560	690	795
		PN64		200	210	235	265	295	320	370	440	475	570	752	819
中温型阀盖H1				622	637	660	695	829	854	856	1089	1114	1170	1530	1600
中温型阀盖H1				725	750	763	795	983	1008	1010	1270	1295	1351	1728	1798
H2	PN16			140	150	160	180	200	222	220	270	280	306	474	584
	PN40			140	150	160	180	200	222	220	270	280	306	474	584
	PN64		分流	160	170	180	200	220	242	260	300	322	376	474	584
	PN64		合流	160	170	180	200	220	242	260	325	322	376	495	604
A				282				360			470			620
法兰标准				GB：1.6、2.5、4.0、6.4MPa ANSL：150、300、600LbJLS：10K、20K、30K
