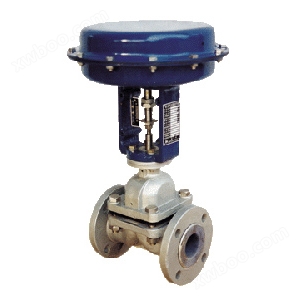

ZMAT型气动薄膜隔膜调节阀

简要描述：ZMAT型气动薄膜隔膜调节阀由气动薄膜执行机构和隔膜阀组成

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

ZMAT型气动薄膜隔膜调节阀由气动薄膜执行机构和隔膜阀组成。隔膜阀阀体流路平滑、节流元件为弹性隔膜，阀盖上无填料函。因而阀流通能力比一般调节阀大无泄漏，流量特性为快开特性，可采用阀门定位器来改善流量调节特性，在许用压差范围内可作切断阀用。气开、气关作用由正反执行机构实现。该阀适用于高粘性流体、悬浮状颗粒、纤维介质和有毒介质、腐蚀性介质的调节场合。气动薄膜隔膜调节阀具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等。我厂在原有气动隔膜阀的基础上开发的一种新颖产品。气动薄膜隔膜调节阀广泛应用于石油、化工、冶金、电站、采矿、制药、锅炉、烟草、酒店、建筑、纺织等领域。调节阀适用于空气、水、蒸汽、各种腐蚀性介质、泥浆、油品等介质。

ZMAT型气动薄膜隔膜调节阀主要技术性能指标

公称通径mm			15	20	25	40	50	65	80	100	150	200
公称压力MPa			0.6 10
行程mm			10		16	25		40			60
流量特性			近似快开型
介质温度℃			-15～200(常温型)、-40～+250、-40～+450(中温型)、-100～+200(低温型)
法兰形式			法兰密封面形式按JB77,其中铸铁法兰按光滑式,铸钢法兰按凹式
阀体材质	PN (MPa)	0.6,1.6	WCB(ZG230-450) CF3CF8 CF8M
		4.0,6.4	WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
可调比R			30:1
气源接头			M16×1.5

公称通径(mm)	配用执行机构号	主要技术参数
		薄膜有效面积(cm2)	行程(mm)	额定流量系数Kv值
15	ZMA(B)-2	280	10	8
20				12
25				16
32	ZMA(B)-3	400	16	28
40				60
50			25	68
65	ZMA(B)-4	630		90
80			40	160
100				300

ZMAT型气动薄膜隔膜调节阀性能

项目	技术指标
项目	不带定位器	带定位器
基本误差％	±10	±1.5
回差％	8	1.5
死区％	6	0.6
允许泄漏量	衬里材料为聚三氟乙烯隔膜材料为：氯丁橡胶，氟橡胶	10-4×阀额定容量
允许泄漏量	无衬里材料为，隔膜材料为：氯丁橡胶，氟橡胶	5×10-6×阀额定容量
可配附件	电气定位器或电/气转换器空气过滤减压器　电磁阀　手轮机构等
额定流量系数Kv偏差％	±20

ZMAT型气动薄膜隔膜调节阀阀体衬里和隔膜材料的组合

阀体材料	衬里材料	隔膜材料	使用温度	适用场合
铸铁HT200	无	氯丁橡胶	0～65℃	无腐蚀性介质，水及研磨剂，泥浆类介质
铸铁HT200	聚三氟氯乙烯	氟橡胶	-15～150℃	强酸、强碱、强氧化剂和一般有机溶剂，不适于泥浆介质
铸不锈钢 ZG1Cr18Niti	无	氟橡胶	-20～200℃	一般酸、碱有机溶剂等介质

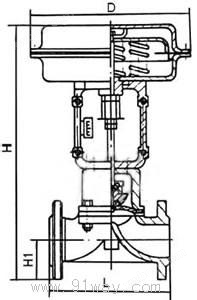

ZMAT型气动薄膜隔膜调节阀结构图

ZMAT型气动薄膜隔膜调节阀允许压差

公称通径DN(mm)				15	20	25	32	40	50	65	80	100
额定流量系数Kv				8	12	16	28	60	67	90	160	300
公称压力(MPa)				1.0
配用执行机构型号				ZMA(B)-2			ZMA(B)-3			ZMA(B)-4
关闭时允许最大压力 MPa	信号压力 MPa	P2=0	120	0.9	0.9	0.40	0.40	0.30	0.2	0.2	0.1	0.05
		P2=0	140	1.0	1.0	0.80	0.80	0.60	0.4	0.4	0.2	0.10
		P1=P2	120	0.45	0.45	0.20	0.20	0.15	0.1	0.1	0.05	0.02
		P1=P2	140	0.9	0.9	0.40	0.40	0.30	0.2	0.2	0.1	0.05

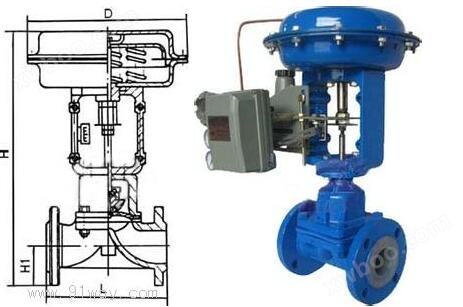

ZMAT型气动薄膜隔膜调节阀外形尺寸

公称通径 DN(mm)	外形安装尺寸
	A	H		H1	L
	A	ZMAT型	ZMBT型	H1	L
15	280	479	532	47.5	140
20		479	532	52.5	145
25		479	532	57.5	155
32	325	538	617	67.5	165
40		553	632	72.5	190
50		562	641	80	210
65	410	754	855	90	240
80		100%	876	97.5	270
100		857	958	107.5	335
