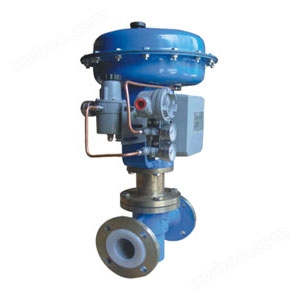

ZMJBP气动薄膜衬四氟调节阀

简要描述：ZMJBP-16F46P气动薄膜衬四氟单座调节阀，是自控仪表中的执行单元

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

ZMJBP-16F46P 气动薄膜衬四氟单座调节阀，是自控仪表中的执行单元。它由气动薄膜执行机构和直通单座衬氟塑阀两部份组成。气动薄膜衬四氟单座调节阀接触介质的部位均采用高压注塑工艺，具有结构紧凑、重量轻、动作灵敏、阀容量大、拆装方便、密封性能好、泄漏量等特点。我厂在原有气动单座阀的基础上开发的一种新颖产品。产品广泛应用于石油、化工、冶金、电站、采矿、制药、锅炉、烟草、酒店、建筑、纺织等领域。气动薄膜衬四氟单座调节阀适用于空气、水、蒸汽、各种腐蚀性介质、泥浆、油品等介质对酸、碱强腐蚀介质和有毒、易挥发等气体、液体介质的过程控制。

气动薄膜衬四氟单座调节阀零件材料

阀体、阀盖：HT200，ZG230-450，ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti，司太莱合金堆焊
软密封阀芯：增强聚四氟乙烯
波纹管：1Cr18Ni9Ti 聚四氟乙烯波纹管
填片：橡胶石棉板、10''、 1Cr18Ni9Ti石棉缠绕垫片
膜盖：A3
波纹膜片：丁晴橡胶夹增强涤纶织物
弹簧：30SIMN
阀杆、推杆：2Cr13、1Cr18Ni9Ti
衬套：2Cr13

气动薄膜衬四氟单座调节阀性能指标

项目	性能指标
基本误差％	≤±8
回差％	≤8
死区％	≤6
额定流量系数误差	≤±10％（Kv≤5时±15％）
泄漏量	≤0.01％阀额定容量

气动薄膜衬四氟单座调节阀结构示意图

气动薄膜衬四氟单座调节阀技术参数

公称通径DN（mm）		G3/4''						20						25	32	40		50		65	80	100	150
阀座直径DN（mm）		3	4	5	6	7	8	10		12	15	20		26	32	40		50		65	80	100	150
额定流量系数KV		0.08	1.12	0.20	.032	0.50	0.80	1.2		2	3.2	5		8	12	20		32		50	70	100	240
流量特性		直线						直线/等百分比
公称压力PN（Mpa）		1.01.6
配用执行机构	型号	ZHA-22															ZHA-23		ZHA-34				ZHA-45
	有效面积cm	200							280								400		630				1000
	工作行程mm	10							10				16				25		40				60
	弹簧范围KPa	20-10040-200
作用方式		气关式或气开式
工作温度		-30~200℃
固有可调比R		30：1

气动薄膜衬四氟单座调节阀允许压差
标准组配的气动单座阀，其气动薄膜执行机构的输出力是一定的。为实现理想的调节和关闭，阀门的压差必须限制在一定数值内，本产品应按表3选用。当压差超过允许值时，可调整弹簧预紧力，配用阀门定位器或选用其它执行机构来克服不平衡力，但订货时必须与我公司联系，说明具体情况后方可订货。
充许压差：（表三）

供气压力（MPa）	弹簧范围（MPa）	公称通径（DN）	G3/4''	20				25	32	40	50	65	80	100	150
供气压力（MPa）	弹簧范围（MPa）	阀座直径（DN	3-8	10	12	15	20	26	32	40	50	65	80	100	150
0.14	20~100	允许压差 △P（MPa）

注：流开流态，关闭时p2=0
气动薄膜衬四氟单座调节阀主要零件材料

零件名称	材料	零件名称	材料
阀体	ZG25衬F46（FEP）	波纹管	F4（PTFE）
阀芯	2Cr13衬F46（FEP）
	哈氏合金、蒙乃尔	填料	F4（PTFE）
阀座	2Cr13衬F46（FEP）		柔性石墨
	哈氏合金、蒙乃尔

注：对含有杂质、颗粒的介质，阀芯、阀座可采用哈氏合金等。

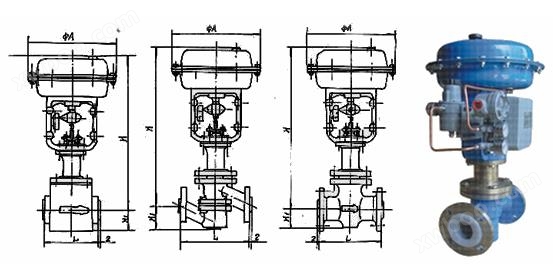

气动薄膜衬四氟单座调节阀外形尺寸

公称通径 DN（㎜）	3/4″	20	25	32	40	50	65	80	100	150
L	116	180	185	200	220	250	275	300	350	480
A	245	245	245	245	290	290	362	362	362	454
H	401	445	485	495	523	532	697	699	699	817
H1	50	65	70	80	71	88	102	140	170	190
重量	17	17	19	21	28	31.5	54	64	80	120
