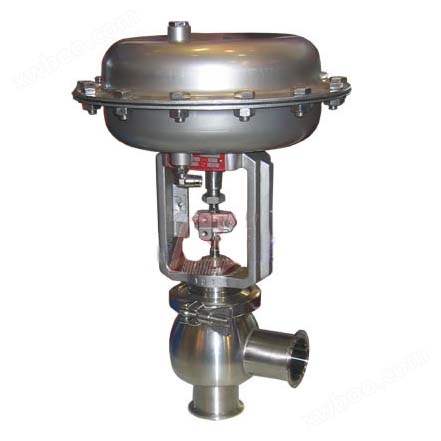

ZTRS型气动卫生级调节阀

简要描述：ZTRS(ZRS-10K)气动卫生型调节阀适用于各种压力、温度、流量等物理量调节，如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

ZTRS(ZRS-10K)气动卫生型调节阀适用于各种压力、温度、流量等物理量调节，如食品、制药、化妆品、洁净蒸汽、酒类、饮料、生化工业过程控制场合。具有结构紧凑、装拆方便、调节精度高等优点，尤其是在压降损失小、流量大、可调范围广、流量精度高，完全符合IEC534-1-1978标准。阀门泄漏量符合ANSIB16.104标准，调节阀配用不同的多弹簧执行机构，输出力大。公司具有雄厚技术实力和丰富的阀门制造经验,拥有一支追求卓越,不断创新的优秀团队,专心致力于工业阀门的研发与制造。公司加工设备先进,检测手段齐全,具有严格的品质管理和质量保证体系,所有产品都建有可追溯性,完整的质量档案,为完善的售后服务提供坚实的基础。

一、ZTRS(ZRS-10K)气动卫生型调节阀特性和优点

角型设计确保阀门自排放，标准电子抛光，光滑表面确保清洁，无介质积存区域，不会产生潜在的污染。快速拆装阀体和阀帽，使阀门打开和维修快捷容易，使过程停机时间缩短。

二、ZTRS(ZRS-10K)气动卫生型调节阀技术参数

阀体型式：角型铸造球体式（标准型）三通、直通、多通等（变型产品）
公称通径：Dn15、25、40、50、65、80、100mm
公称压力：PN1.0MPa
连接型式：卡箍式、螺纹式、法兰式（如无合同约定，将按卡箍式连接供货）
材料：不锈钢304SS、316SS、316LSS
填料：三元乙丙橡胶,聚四氟乙烯

三、ZTRS(ZRS-10K)气动卫生型调节阀阀内组件

阀芯型式：单座柱塞型阀芯
流量特性：等百分比（E%）；直线（L）
材料：不锈钢304SS、316SS、316LSS

执行机构型式：多弹簧式膜片执行机构
膜片材料：乙丙橡胶夹尼龙
弹簧范围：1.5～3kg/cm2（0.15～0.3MPa）
气源接口：M16×1.5
环境温度：-30～+70℃
阀体型式：气开式或气关式

附件：阀门定位器、手轮机构、空气过滤减压阀、行程开关、阀位传送器等。

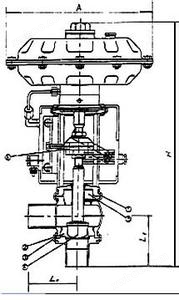

四、ZTRS(ZRS-10K)气动卫生型调节阀结构示意图：
