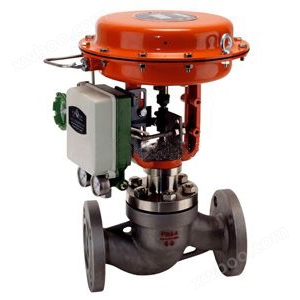

ZXP气动薄膜直通单座调节阀

简要描述：ZXP系列气动薄膜直通单座调节阀采用顶导向结构，配用多弹簧执行机构，流道呈S流线型

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

ZXP系列气动薄膜直通单座调节阀采用顶导向结构，配用多弹簧执行机构，流道呈S流线型。具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确、维护方便等优点，可用于苛刻的工作条件，特别适用于允许泄漏量小、阀前后压差不大的工作场合。ZXP气动薄膜直通单座调节阀广泛应用于石油、化工、冶金、电站、采矿、制药、锅炉、烟草、酒店、建筑、纺织等领域。调节阀适用于空气、水、蒸汽、各种腐蚀性介质、泥浆、油品等介质。本系列产品有标准型、散热型、低温型、调节切断型、波纹管密封型、夹套保温型等多种型式。产品公称压力等级有PN(MPa)1.6、4.0、6.4、10.0；阀体口径范围DN20~200；适用流体温度由-200~+560℃范围内多种档次；泄漏量标准有Ⅳ级、Ⅵ级；流量特性有直线、等百分比。多种品种规格可供选择。

ZXP气动薄膜直通单座调节阀特点

1．耐腐蚀：阀体内腔、阀芯、阀座、阀杆均316不锈钢，能耐酸、碱，耐强腐蚀。

2．密封性能好：采用聚四乙烯材质的波纹管和填料双重密封，确保无渗漏。

3．泄漏量小：由于阀芯、阀座是软密封，故泄漏量低于国家IV级标准。

4．采用轻小型多弹簧执行机构，体积小，重量轻，调节精度高。

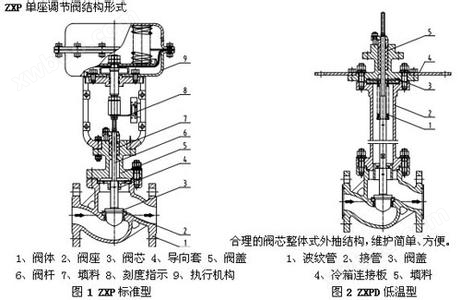

气动薄膜直通单座调节阀主要零件常用材料
阀体、阀盖：ZG230~450、ZG1Cr18Ni9Ti、
阀芯、阀座：1Cr18Ni9Ti、1Cr18Ni9Ti +PTFE、1Cr18Ni9Ti +司钛莱合金堆焊
填料：PTFE、石墨
波纹管：1Cr18Ni9Ti
垫片：石墨缠绕垫片(V6590)、F4
膜盖：A3
波纹膜片：夹增强涤纶织物丁腈橡胶
弹簧：60Si2Mn
阀杆、推杆：1Cr18Ni9Ti、2Cr13

ZXP气动薄膜直通单座调节阀技术参数

公称通径DN（mm）		20				25	32		40	50	65		80	100	125		150	200
		(10)	(12)	(15)	(20)
额定流量系数 KV	直线	1.8	2.8	4.4	6.9	11	17.6		27.5	44	69		110	176	275		440	690
	等百分比	1.6	2.5	4.0	6.3	10	16		25	40	63		100	160	250		400	630
额定行程L（mm）		16						25				40				60
膜片有效面积Ae（cm2）		280						400				600				1000
信号范围Pr(KPa)		20~100、40~200
气源压力Ps(MPa)		0.14~0.4
固有流量特性		直线、等百分比
固有可调比		50
允许泄漏量		硬阀座：IV级（10-4阀额定容量）软阀座：VI级
公称压力PN（MPa）		1.0、1.6、4.0、6.4
工作温度t（℃）	常温型	-20~200、-40~240、-60~250
	散热型	-40~450、-60~450
