简要描述：一、JDQ11Y内螺纹气动程控切断阀产品概述 JDQ11Y内螺纹气动程控切断阀是一种能在各种管路上做远距离、快速开启和切断的阀门
产品型号
压力
口径
材质
产品分类
相关新闻

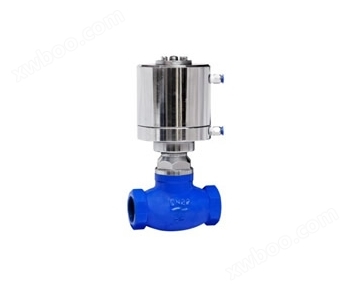

一、JDQ11Y内螺纹气动程控切断阀产品概述
JDQ11Y内螺纹气动程控切断阀是一种能在各种管路上做远距离、快速开启和切断的阀门。
二、JDQ11Y内螺纹气动程控切断阀主要性能规范
|
规格(DN) |
15-200 |
MPa |
|
|
公称压力 |
1.6 |
||
|
密封试验压力 |
1.1（倍） |
||
|
阀体强度试验压力 |
1.5（倍） |
||
|
工作温度(℃) |
-40∽100 / -40∽425 |
||
|
适用介质 |
水、蒸汽、油品、气体 |
||
|
结构长度 |
GB12221-89/ GB12233 |
||
|
法兰标准 |
JB/T79-94 |
||
三、JDQ11Y内螺纹气动程控切断阀主要作用原理及结构说明

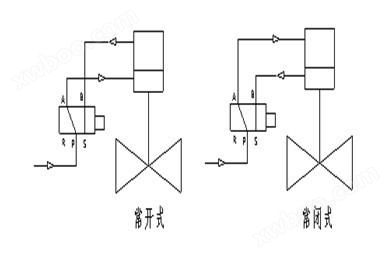

当控制器按事先编好的程序对某个气源换向阀输出一个信号，该换向阀动作，使带压仪表气源通过换向阀的切换进入气动执行机构的气缸上腔或下腔，推动活塞运动使阀们开启或关闭。阀门的操作连接方式（如图所示）。
四、JDQ11Y内螺纹气动程控切断阀主要外型尺寸与连接尺寸（参照构图）
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
|
L |
90 |
100 |
120 |
140 |
170 |
200 |
260 |
|
G |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
21/2 |
五、JDQ11Y内螺纹气动程控切断阀主要零部件材料
|
1.阀体 |
WCB |
|
2.阀瓣 |
WCB |
|
3.阀杆 |
305 |
|
4.上盖 |
WCB |
|
5.填料 |
F4 |
|
6.气缸 |
WCB/QT450 |

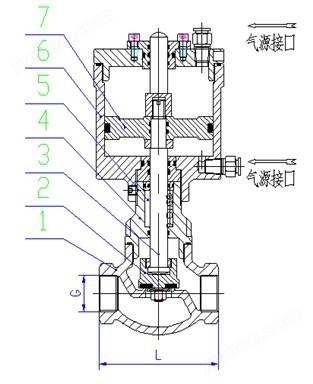

六、JDQ11Y内螺纹气动程控切断阀主要结构图
