详细介绍

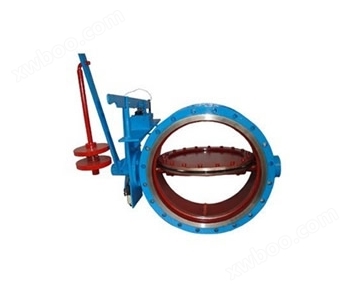

一、DMF-0.1电磁式煤气安全切断阀产品概述

DMF-0.1 电磁式煤气安全切断阀主要由电磁式启动器和密封性能良好的蝶阀组合而合成。且有结构简单、操作方便、工作可靠、切断速度快和密封性能好等优点。密封圈一般为耐油橡胶，亦可提供聚四氟乙烯密封圈的特殊产品。广泛用于电力、冶金、轻工、食品、石油、化工等工业的自动控制中。具有有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。

电磁式煤气安全切断阀工作特点：
1. 当阀门正常工作时,电源系统突然断电切断阀会自动快速切断。
2. 阀门能够电动开启，提高自动化程度，减轻工人操作强度。
3. 阀门开启过程中任意位置都能够接受关阀指令，将阀门快速切断。
4. 阀门控制回路接受外部联锁信号（压力低、DCS、电器设备等信号）进行联锁运行，切断煤气，以满足生产系统的安全运行要求。
5. 电磁机构工作电压为24V DC安全电压，提高系统安全性。
6. 功耗低。阀门开启后电磁机构功率<45W，发热量小，无噪声。阀门长期工作性稳定可靠，电磁机构温升<40。
使用方法：
1. 阀门初次安装后，阀门应保持在关闭的位置上。检查各部件是否正常，接线是否正确。
2. 阀门的接线正确时，给阀门控制箱通电，此时阀门关闭指示灯点亮，按下阀门开启按钮，阀门电动执行机构开始转动，同时阀门关闭指示灯熄灭。
3. 阀门在电动执行机构的带动下逐渐打开，当阀门全开时电磁机构得电，并带动锁定机构使阀门达到全开位置，锁定机构自锁，阀门开启指示灯亮起，进入运行状态。
4. 阀门手动关闭，需同时按下两个关闭切断阀按钮，电磁机构失电，解除锁定，重锤和重锤臂带动阀板使阀门快速关闭，此时阀门关闭指示灯亮起。
5. 将联锁开关打到联锁位置，当外部连锁信号到达时就会自动切断阀。
6. 阀门开启机构发生故障时，可以手动把重锤臂抬起，使阀门打开，进行正常的使用。

二、DMF-0.1电磁式煤气安全切断阀主要技术规格

1、电磁铁一般按交流220V，电容量约为220VA供货（特殊要求时本厂也可供货）

2、阀的公称压力为PN0.1MPA。

3、蝶阀有关尺寸见附表1（法兰与JB81-59一致）。

4、切断时间：一秒

5、介质温度：-20~180℃。

6、环境温度：-20~60℃。

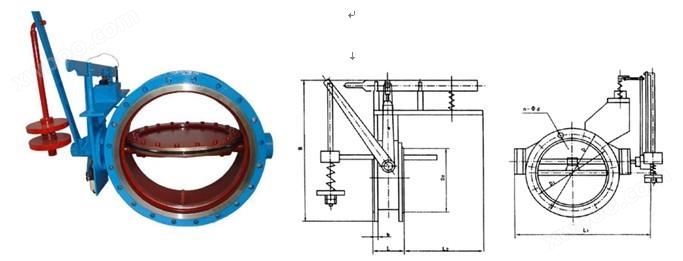

三、DMF-0.1电磁式煤气安全切断阀主要外形尺寸及连接尺寸

DN	D1	D	D2	L	L1	L2	H	B	n-φd
100	170	205	145	127	360	250	460	10	4-12
150	225	260	200	140	510	250	510	14	8-18
200	280	315	252	152	465	250	565	14	8-18
250	335	370	310	165	520	280	620	16	12-18
300	395	435	362	178	580	300	670	16	12-23
350	445	485	412	190	630	300	720	16	12-23
400	495	535	162	216	680	300	770	20	16-23
450	550	590	518	222	740	300	820	20	16-23
500	600	640	570	229	780	300	860	22	16-23
600	705	755	670	267	895	320	960	22	20-25
700	810	860	775	292	1010	400	1060	22	24-25
800	920	975	880	318	1125	400	1150	22	24-30
900	1020	1075	980	330	1225	400	1250	24	24-30
1000	1120	1175	1080	410	1345	500	1360	24	28-30
1200	1340	1400	1295	470	1525	500	1500	24	32-34
1400	1560	1620	1510	530	1775	500	1800	24	36-34
1600	1760	1820	1710	600	1990	700	2100	24	40-41
1800	1970	2045	1970	670	2190	700	2350	24	40-41
2000	2180	2265	2110	760	2390	700	2600	24	48-48
