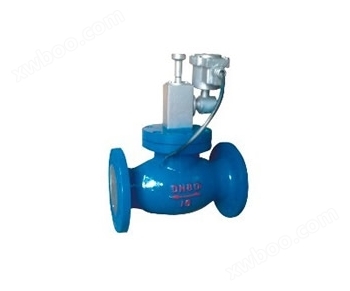

ZCRB燃气紧急切断阀

简要描述：一、ZCRB燃气紧急切断阀产品概述 ZCRB燃气紧急切断阀是一种新型的燃气管道工程的安全配套装置，该阀具有极佳的技术性能，低负荷损失和高可可靠性

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

一、ZCRB燃气紧急切断阀产品概述

ZCRB 燃气紧急切断阀是一种新型的燃气管道工程的安全配套装置，该阀具有极佳的技术性能，低负荷损失和高可可靠性。适用于煤气、天燃气及液化石油气等可燃气体，广泛应用于供气管网系统，燃气热能工厂车间，燃气锅炉房及住宅居所的安全设施。阀门设计均采用装拆简便的结构，当内部零件损坏，只要拆下阀盖螺帽，即可依次取出各个零件，随意调换任何零件，检修非常方便。主要应用于以下场合:

1.与可燃气体泄漏监测仪器相连接。当仪器检测到可燃气体泄漏时，自动快速关闭主供气体阀门,切断燃气的供给，及时制止恶性事故的发生。

2.与热力设备的极限温度(或压力)安全控制器相连接。当设备内检测点的温度或压力超过设定的极限数值时，自动快速关闭供气阀门，停止燃料的供给。

3.与高层建筑的中央消防报警系统相连接。当大厦发生火情时，自动切断大厦内的燃气供应，防止煤气爆炸的发生。

4.在城市或工厂的燃气供应管网内设置BZCK燃气紧急切断阀，可在中央控制室内集中控制，远距离遥控，紧急关闭事故现场的管线供气。

ZCRB燃气紧急切断阀特点
1.阀门在日常工作中处于常开状态，电磁阀线圈处于断电状态，不消耗电能
2.当事故发生时，阀门线圈瞬时通电，触发阀门快速关闭，并进入自锁状态。此时，即使撤去
3.当工作人员处理完事故，人工重新开启阀门，才会恢复供气。
4.阀门采用先导式阀瓣，开启轻松，即使压力达到6bar开启也十分轻松，口径大于DN125，采用杠杆手柄，使阀门达到开关省力、快速。
5.注：根据客户要求也可提供断电关闭的常闭型紧急切断阀
当阀门被切断，管道漏气故障排除后，工作人员需要手动复位时，用力向上提拉手动复位杆，听到“咔”的一声，说明阀门完全被打开。此时，即使松开手，也不会被切断。（除非再给阀门线圈通电）。
注：手动复位必须在电磁阀线圈断电时操作。

二、ZCRB燃气紧急切断阀主要技术参数

1、适用于煤气、天然气及液化石油气。

2、阀门规格：螺纹连接G1/2“、G3/4”、G1“；法兰连接DN25～350

3、工作压力：0.5bar～6bar

4、电气防护等级：CEI IP65/IP67

5、防爆等级：Eexm ⅡT4/ Eexm ⅡT5

6、工作电压及电功率：交流AC220V，50Hz/14V；直流DC12V/8.5W，DC24V/8.5W

7、操作系数：不间断输出或脉冲型

8、电气连接：插件（不分正负极）

9、线圈功率:≤DN100,20℃时交流AC220V,50Hz/24VA直流DC24V,/24W 线圈型号:MF-1(2≥DN100,20℃时交流AC220V,50Hz/90VA直流DC24V,/85W 线圈型号:ZCLF-1(2)

10、工作环境温度：-15～60℃

11、密封材料：NBR橡胶

12、阀体材质：黄铜、不锈钢、碳钢

13、阀门关闭时间：少于1秒

三、ZCRB燃气紧急切断阀主要性能规范

压力等级		常温试验压力
压力等级		壳体	密封	低气压密封
公称压力(MPa)	1.6	2.4	1.76	0.6
	2.5	3.75	2.75	0.6
	4.0	6.0	4.4	0.6
适用温度		-15~60℃

四、ZCRB燃气紧急切断阀主要零部件材料

零件名称	材料
零件名称	“-1丝扣“	DN25-DN350（法兰）
阀体	黄铜	碳钢（不锈钢）
自锁体	黄铜	黄铜（铝合金）
阀杆	不锈钢	不锈钢
密封川	NBR橡胶
