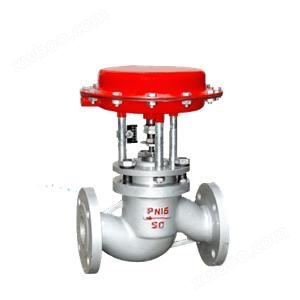

ZMAQ气动薄膜切断阀

简要描述：气动薄膜切断阀，是气单元组合仪表的执行单元，具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

气动薄膜切断阀，是气单元组合仪表的执行单元，具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等。我厂在原有气动调节阀的基础上开发的一种新颖产品，该阀广泛应用于石油、化工、冶金、电站、采矿、制药、锅炉、烟草、酒店、建筑、纺织等领域。气动薄膜切断阀适用于空气、水、蒸汽、各种腐蚀性介质、泥浆、油品等介质。

一、ZMAQ气动薄膜切断阀特点

1、气动薄膜切断阀配行程限位开关、电磁阀、三联件及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。

2、气动薄膜切断阀采用智能控制与定位时，与国产电气阀门定位器配套，输入4-20mADC信号及0.4-0.7MPa气源即可实现智能控制，实现对压力、流量、温度、液位等参数的调节。

3、气动薄膜切断阀它是以压缩空气为动力，阀杆带动阀芯在阀体内转动90℃，可以实现全开——全闭的动作。

4、气动薄膜切断阀按其密封性能分为金属密封与软密封。具有结构紧凑，体积精小，运行可靠，密封性好，维修容易，安装方便，适应性强等优点。

二、ZMAQ气动薄膜切断阀主要性能技术参数

公称通径DN(mm)		15	20	25	32	40	50	65	80	100	125	150	200
额定流量系数kv	套筒			11	20	30	48	75	120	190	300	480	760
	单座	5	7	11	20	30	48	75	120	190	300	480	760
	三通
额定行程(mm)		8				12		20		25	40		50
允许泄漏量	硬密封（L/H）	套筒5×10-5阀额定容量　单座、三通1.2×10-7×阀的额定容量
	软密封（ml/min）	无
介质温度℃		-200～+200、-40～+450
膜片有效面积（cm2）（薄膜式切断阀）		100				200		400			600	1000
公称压力PN(MPa)		1.6　4.0　6.4
允许压差（MPa）	单座	6.4	6.4	3.8	2.5	2.9	1.8	2.0	1.3	0.83	0.8	0.55	0.52
	套筒	6.4
信号压力KPa		200（薄膜片）
阀体		Ht200 ZG230-450/ZG1Cr18Ni9Ti
阀塞套筒		1Cr18Ni9Ti Cr18Ni12Mo2Ti
阀芯、阀座		1Cr18Ni9Ti Cr18Ni12Mo2Ti
填　料		聚四乙烯　柔性石墨

三、ZMAQ气动薄膜切断阀示意图

气动薄膜切断阀标准附件

空气过滤减压器、电磁阀、阀位回讯器等

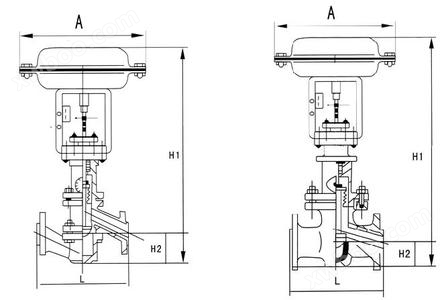

四、ZMAQ气动薄膜切断阀外形尺寸

公称通径(mm)		15	20	25	32	40	50	65	80	100	125	150	200
额定流量系数		5	8	12	17	29	43	70	110	165	275	440	690
A(mm)		194				230		306			394	496
L(mm)	PN16	150		160	180	200	230	290	310	350	400	480	600
L(mm)	PN64	230			260		300	340	380	430	500	550	650
D(mm)	PN16	95	105	115	140	150	165	185	200	220	250	285	340
D(mm)	PN64	105	130	140	155	170	180	205	215	250	295	345	415
H2(mm)		325			346	360	369	477	517	540	742	822	877

公称通径(mm)		20	25	32	40	50	65	80	100	125	150	200
额定流量系数		8	12	17	29	43	70	110	165	275	440	690
H3(mm)		398	392	404	427	443	532	558	577	728	940	995
A(mm)		194			230		306			394	496
L(mm)	PN16	150	160	180	200	230	290	310	350	400	480	600
L(mm)	PN64	230		260		300	340	380	430	500	550	650
D(mm)	PN16	105	115	140	150	165	185	200	220	250	285	340
D(mm)	PN64	130	140	155	170	180	205	215	250	295	345	415
