ZDJR型电动O型调节球阀

简要描述：一、ZDJR智能电动O型调节球阀产品概述 ZDJR智能电动O型调节球阀采用一体化结构，与DTR电动执行机构相配，有输入控制信号（4~20mADC或1-5VDC）及单相电源即可控制运转，具有功能强、体积小、轻便宜人、性能可靠、配套简单、流通能力大、特别适合于介质是粘稠，含颗粒，纤维性质的场合

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

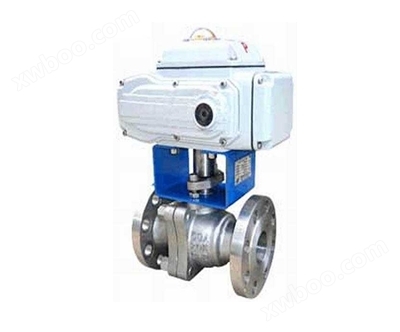

一、ZDJR智能电动O型调节球阀产品概述

ZDJR智能电动O型调节球阀采用一体化结构，与DTR电动执行机构相配，有输入控制信号（4~20mADC或1-5VDC）及单相电源即可控制运转，具有功能强、体积小、轻便宜人、性能可靠、配套简单、流通能力大、特别适合于介质是粘稠，含颗粒，纤维性质的场合。目前该阀广泛应用于食品、环保、轻工、石油、造纸、化工、教学和科研设备、电力等行业的工业自动控制系统中。公司具有雄厚技术实力和丰富的阀门制造经验,拥有一支追求卓越,不断创新的优秀团队,专心致力于工业阀门的研发与制造。公司加工设备先进,检测手段齐全,具有严格的品质管理和质量保证体系,所有产品都建有可追溯性,完整的质量档案,为完善的售后服务提供坚实的基础。

二、ZDJR智能电动O型调节球阀阀体

形式：角型单座铸造阀

公称通径：20-300mm

公称形式：PN1.6 4.0 6.4Mpa

连接形式：法兰式按JB78-59 JB79-59

材料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti

三、ZDJR智能电动O型调节球阀阀内组件

阀芯形式：O型阀芯

流量特性：快开型

材料：1Cr18Ni9Ti 0Cr17Ni12Mo2衬聚四氟乙烯

密封面材料：聚四氟乙烯、PPL、硬密封

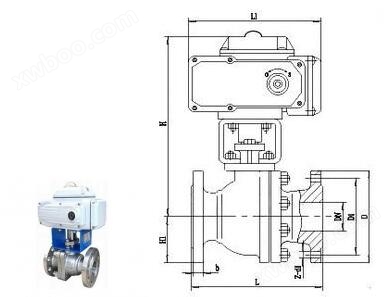

四、ZDJR智能电动O型调节球阀示意图

五、ZDJR智能电动O型调节球阀理想流量特性表

公称通径（DN）	不同开度角下的Kv值
温度	10o	20o	30o	40o	50o	60o	70o	80o	90o
50	2	4	9	17	32	60	97	151	215
80	6	11	22	44	83	155	250	389	550
100	9	18	35	71	133	248	398	620	890
150	20	40	8/0	160	300	560	900	1400	2000
200	36	72	143	286	737	1002	1611	2506	3580
250	57	113	226	453	848	1582	2543	3955	5650
300	81	163	325	651	1220	2278	3661	5695	8100

六、ZDJR智能电动O型调节球阀主要规格参数

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
流量系数（Kv）	20	38	72	110	170	215	380	550	890	1400	2000	3580	5650	8100
可调动作范围	0-90o
允许压差△P	小于公称压力(1.6MPa)
泄漏量Q	按AP1598标准测试无泄漏
环境温度℃	-20~60℃
基本误差	±2.5%
回差	±2.5%
死区	1%
可调范围	250：1							350：1
配用执行机构	PSQ101, 381RSA-05DTR-05					DTR-10 PSQ201, DTR-20381RSC-30				DTR-40381RSC-50		PSQ701DTR-60

七、ZDJR智能电动O型调节球阀主要外形尺寸及连接尺寸

公称通径DN	L	D	H	L1	D1	b	Z-d	H1	L2
压力	1.6/2.5/4.0	1.6/2.5/4.0			1.6/2.5/4.0	1.6/2.5/4.0	1.6/2.5/4.0
15	130/130/130	95	275	157	65	14/16/16	4-14	48	208
20	140/140/140	105	280	157	75	14/16/16	4-14	53	208
25	150/150/150	115	287	157	85	14/16/16	4-14	58	208
32	165/165/180	135	384	208	100	16/18/18	4-18	68	208
40	180/180/200	145	312	208	110	16/18/18	4-18	73	208
50	200/200/220	160	325	208	125	16/20/20	4-18	80	208
65	220/220/250	180	335	256	145	18/22/22	4-18/8-18/8-18	90	256
80	250/250/280	195	365	256	160	20/22/22	8-18	98	256
100	280/280/320	215/230/230	400	256	180/190/190	20/24/24	8-18/8-23/8-23	120	256
125	320/320/400	245/270/270	420	256	210/220/220	24/28/30	8-23/8-25/8-25	140	256
150	360/360/400	280/300/300	440	256	240/250/250	24/28/30	8-23/8-25/8-25	167	256
200	400/400/550	335/360/375	470	256	295/310/320	26/34/38	12-23/12-25/12-30	210	256
250	630 750	405 470	545	380
300	750 870	460 530	580	380
