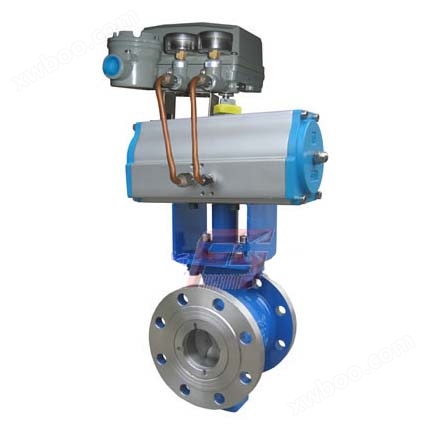

ZSHV气动V型调节球阀

简要描述：该系列阀是一种芯阀座采用金属，或金属对聚四氟乙烯密封配合的旋转球阀，它将球阀和蝶阀的最佳控制特性结合成一体,既可用作控制调节阀，又可作关断切断阀

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

该系列阀是一种芯阀座采用金属，或金属对聚四氟乙烯密封配合的旋转球阀，它将球阀和蝶阀的最佳控制特性结合成一体,既可用作控制调节阀，又可作关断切断阀。气动V型调节球阀具有有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。公司具有雄厚技术实力和丰富的阀门制造经验,拥有一支追求卓越,不断创新的优秀团队,专心致力于工业阀门的研发与制造。公司加工设备先进,检测手段齐全,具有严格的品质管理和质量保证体系,所有产品都建有可追溯性,完整的质量档案,为完善的售后服务提供坚实的基础。

一、ZSHV气动V型调节球阀特点主要特点
（１）不带任何管接头的整体式阀体，因此不受管道或螺栓应力影响，并且由于阀体无任何管接头，故耐压壳体不会受压力“突变”的影响；

（２）具有一个Ｖ型阀体，即使在小流量或高粘度介质的情况下，也可在整个量程范围内，保证控制的精确性；
（３）防漏耐用的阀座在其外径处衬有带不锈钢内芯ＰＴＦＥ杯形或是Ｏ型密封圈，阀座用截面较大的钨钴硬质合金制成，通过一个合金的波纹弹簧进一步增强了阀座的结构；
（４）当阀门关闭时，Ｖ型缺口与阀座之间产生楔形剪切作用，并既具有自洁功能又可防止球芯卡死，特别适用于管线结垢冻结或含有纤维和颗粒固体场合。

适用于高粘度、悬浮液、纸浆等不干净、含纤维介质场合。采用直连方式与执行机构连接，具有结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构根据用户要求配置UNIC、PSQ、HQ、DHL等型号电子式电动执行机构或GTX、AL等气动活塞式执行机构。

二、ZSHV气动V型调节球阀特点技术参数

公称通径DN(mm)		25～400
公称压力PN(MPa)		1.6～6.4
公称压力Ps(MPa)	强度试验	2.4～9.6
	密封试验	1.76～7.0
材料/代号		C	P	R
主要零件	阀体	WCB	ZG1Cr18Ni9Ti	ZGOCr18Ni12Mo2Ti
	球杆	2Cr13	ZG1Cr18Ni9Ti	ZG0Cr18Ni12Mo2Ti
	阀杆	2Cr13	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
	密封圈	聚四氟乙烯、不锈钢、硬质合金
	填料	聚四氟乙烯、柔性石墨
适用工况	适用介质	水,蒸汽,油品	硝酸类	醋酸类
	适用温度	-28～425℃	-28～500℃
执行器	型号	GT系列、AW系列,SW系列、BAW系列, BRAY系列
	气源压力	0.4～0.7MPa
连接形式		对夹式、法兰式，法兰按JB79-59标准

基本误差	回差	死区	输入信号		气源接口
			电信号	气信号
全行程的 ≤±2%	全行程的 ≤±2%	全行程的 ≤0.8%	4～20mADC	20～100Kpa	G1/8" G1/4"

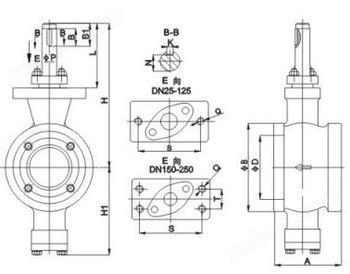

三、ZSHV气动V型调节球阀结构图

四、ZSHV气动V型调节球阀特点性能

公称通径D（mm）	25	32	40	50	65	80	100	125	150	200	250	300	350	400
额定流量系数Cv	32	43	78	90	160	250	360	610	1120	1850	2950	3700	7195	11466
公称压力PN（MPa）	1.6、2.5、4.0、6.4
流量特性	近似等百分比（参见典型曲线图）、直线特性
阀板转角（度）	0°～至90°（可调）
允许泄漏量等级	软密封：零泄露硬密封：≤额定Cv×0.001%				软密封：VI微气泡级，金属密封：≤额定CV×0.065%
动作时间（S）	0.5				1.0			2.5～4.0			7.0		10
可调节比	250:1						300:1

五、ZSHV气动V型调节球阀特点最大允许压差

执行机构	状态	PN1.6,2.5,4.0,6.4/ANSI Class 150#, 300#/JIS10K,20K,30K
		填料：聚四氟乙石棉
		25	40	50	65	80	100	125	150	200	250	300
GT65	关闭	4.99	1.13
GT65	△P	0.74	0.31
GT80	关闭	4.99	4.99	4.99	2.80	1.33
GT80	△P	1.72	0.83	0.53	0.30	0.16
GT90	关闭		4.99	4.99	2.80	2.62
GT90	△P		1.33	1.33	0.49	0.28
GT100	关闭					4.52	1.56
GT100	△P					0.48	0.16
GT125	关闭					4.52	4.50	2.31	1.43
GT125	△P					0.82	0.45	0.25	0.19
GT160	关闭						4.50	4.97	3.32
GT160	△P						0.81	0.52	0.40	1.13
AW17	关闭							4.95	3.21	0.13	2.74	1.91
AW17	△P							0.90	0.69	3.71	0.42	0.31
AW20	关闭									0.70	3.23	2.51
AW20	△P									0.70	0.54	0.40
