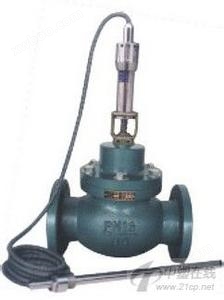

ZZWP自力式温度调节阀

简要描述：自力式温度调节阀按用途可分为：加热用温度调节阀、冷却用温度调节阀、三通合流温度调节阀、三通分流温度调节阀

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

自力式温度调节阀按用途可分为：加热用温度调节阀、冷却用温度调节阀、三通合流温度调节阀、三通分流温度调节阀。不同用途的自力式温度调节阀的工作原理大体相同，都是利用感温液体受热膨胀、遇冷收缩及液体不可压缩的原理进行调节。

下面以加热用温度调节阀为例，结合工作原理示意图说明其工作过程：将温度传感器插入被控介质中，当被控介质温度升高时，感温液体膨胀，作用力克服弹簧阻力，推动阀芯向下移动，阀门趋于关闭，从而减少热媒介质流量；反之，当被控介质温度低于设定值时，感温液体收缩，弹簧复位推动阀芯开启，增加热媒介质流量，使被控介质温度趋于升高。循环往复，从而使被控介质温度始终保持在设定温度值的允许范围内。

自力式温度调节阀由于采用合理的阀芯和阀座接触面角度，所以该阀在关闭状态下没有泄漏现象；制造均流罩和阀芯的材料采用了优质不锈钢材料，即使在两相流动和节流状态下运行，汽蚀速度也是相当缓慢，这样就延长了阀门的使用寿命，噪声也很小。阀门设计均采用装拆简便的结构，当内部零件损坏，只要拆下阀盖螺帽，即可依次取出各个零件，随意调换任何零件，检修非常方便。

ZZWP自力式温度调节阀公称通径由20至200mm，公称压力有1.0、1.6、4.0、6.4MPa，使用温度范围由-20℃~350℃，接受信号为0~10mA.DC或4~20mA.DC来改变被调介质流量，使被控工艺参数保持在给定值，其中单座调节型适用于压差较小，介质粘度较大或稍有颗粒杂质场合。套筒调节型适用于压差较大场合

ZZWP自力式温度调节阀温控参数

类型

Xs设定范围内（℃）

时间常数（S）

传感器处允许的最高温度（℃）

温控器处的环境温度（℃）

公称压力：传感器，侵入式套管（PN）

温度传感器

传感器介质

传感器材料

侵入式套管材料

溶液罩式传感器连接尺寸

超温保护

毛细管长度

控制精度

D06

120（加侵入式套管）

高于设定100℃

0～70

4.0MPa

光滑传感器Φ24×380

硅油

黄铜，铜

黄铜，镀镍，不锈钢

R1″

超过设定点100℃以内

3（标准型）
5
10
15

±1.5℃

D17

螺旋传感器Φ30×500

铜，螺旋镀镍

无侵入式管套

※温控器是温度调节机构的执行器（电控型除外），它是根据液体的不可压缩和热胀冷缩原理进行工作，温控器有两种型号多种温度控制范围可供选择。

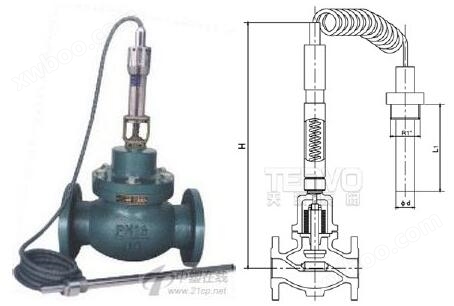

三、ZZWP自力式温度调节阀示意图

ZZWP自力式温度调节阀主要技术参数

公称通径DN(mm) （阀座直径dn）		20				25	32	40	50	65	80	100	125	150	200
		(10)	(12)	(15)	(20)
额定流量系数	直级	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690
	等百分比	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630
额定行程(mm)		16					25			40			60
公称压力PN(MPa)		1.0 1.6 4.0 6.4
固有流量特性		直线、等百分比
固有可调比		50
允许泄漏量	单座	硬密封：IV级软密封：VI级
	套筒	硬密封：II级软密封：VI级
工作温度t(℃)		-20~200 -40~250 -40~450 -60~450
信号范围（mA.DC）		0~10 4~20
作用方式		电关式电开式
使用环境温度（℃）		电动调节阀：-20~70℃
使用环境湿度		电动调节阀：≤95%
电源电压		220V 50Hz

表中数据仅为常规配置，具体选用根据主要参数及用户要求而定。
