电动温控阀

简要描述：ZZWPE电动温控阀适用于较大口径及导热油控制，该阀最大的特点是只需要普通的220V电源，利用被调节介质自身能量，直接对蒸汽、热水、热油与气体等介质的温度实行自动调节和控制，也可使用在防止对过热或热交换场合，ZZWPE电动温控阀由主阀、智能执行器与传感器三部分组成，根据用户需要，分别有加热型与冷却型两种结构

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

ZZWPE电动温控阀适用于较大口径及导热油控制，该阀最大的特点是只需要普通的220V电源，利用被调节介质自身能量，直接对蒸汽、热水、热油与气体等介质的温度实行自动调节和控制，也可使用在防止对过热或热交换场合，ZZWPE电动温控阀由主阀、智能执行器与传感器三部分组成，根据用户需要，分别有加热型与冷却型两种结构。该阀具有结构简单、操作方便、选用范围广、响应时间快、密封性能可靠、并可在运行中随意进行调节的特点。因而广泛用于化工、石油、食品、轻纺以及宾馆饭店的热水供应。其中单座调节型适用于压差较小，介质粘度较大或稍有颗粒杂质场合；套筒调节型适用于压差较大场合。

ZZWPE电动温控阀主要零部件材料

序号	零件名称	材料
1	阀体	ZG230-45	ZG1Cr18Ni9Ti
2	阀座	ZG1Cr18Ni12Mo2Ti	Cr18Ni12Mo2Ti
3	阀芯	1Cr18Ni9Ti	Cr18Ni12Mo2Ti
4	波纹管套	1Cr18Ni9Ti	Cr18Ni12Mo2Ti
5	平衡波纹管	1Cr18Ni9Ti
6	温包	H62	1Cr18Ni9Ti
7	毛细管	H62	1Cr18Ni9Ti
8	安装接头	35	1Cr18Ni9Ti

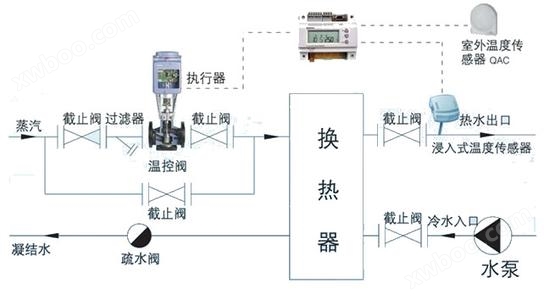

电动温控阀安装图

ZZWEP电动自力式温度调节阀性能指标

序号	项目	单座阀	套筒阀
1	基本误差（%）	±2.5
2	回差（%）	2.0
3	死区（%）	3.0
4	额定行程偏差（%）	+2.5
5	额定流量系数偏差（%）	±10
6	固有流量特性	符合IEC534-1、GB/T4213-92中规定的斜率偏差

ZZWEP电控自力式温度调节阀主要技术参数

公称通径DN(mm) （阀座直径dn）		20				25	32	40	50	65	80	100	125	150	200
		(10)	(12)	(15)	(20)
额定流量系数	直级	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690
	等百分比	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630
额定行程(mm)		16					25			40			60
公称压力PN(MPa)		1.0 1.6 4.0 6.4
固有流量特性		直线、等百分比
固有可调比		50
允许泄漏量	单座	硬密封：IV级软密封：VI级
	套筒	硬密封：II级软密封：VI级
工作温度t(℃)		-20~200 -40~250 -40~450 -60~450
信号范围（mA.DC）		0~10 4~20
作用方式		电关式电开式
使用环境温度（℃）		电动调节阀：-20~70℃
使用环境湿度		电动调节阀：≤95%
电源电压		220V 50Hz

表中数据仅为常规配置，具体选用根据主要参数及用户要求而定。
